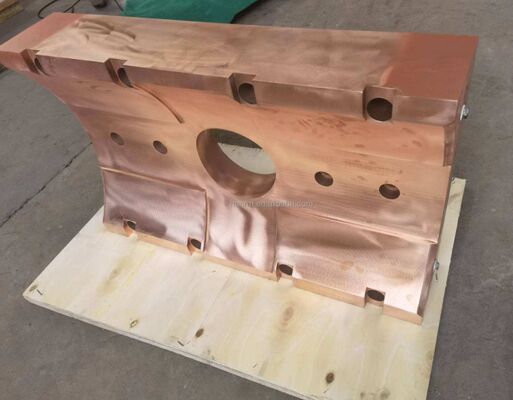

전극 전도 암용 구리 접촉 조

기능 및 적용

구조적 특징

• 기본 구조: 일반적으로 전극 팔에 가까운 뒷면과 전극을 마주하는 앞면, 첫 번째 끝면, 두 번째 끝면,그리고 적어도 첫 번째 면과 두 번째 면앞면에는 두 개의 접촉 표면이 있습니다. 거울 대칭이며 기저체에 따라 축적으로 확장됩니다.
• 냉각 채널 시스템: 고온 환경에서 정상 작동을 보장하기 위해, 구리 접촉 턱은 냉각 채널 시스템을 갖추고, 냉각수 입구, 냉각수 출구,그리고 여러 냉각 채널이 기체를 통해 축 및 방사선으로 확장됩니다.냉각 채널의 지름은 일반적으로 4.0에서 16.0mm 사이이며, 냉각 채널은 단일 측면에 열린 깊은 구멍으로 형성됩니다.효율적으로 열을 분산하고 냉각 효과를 향상시킬 수 있습니다..

자료 선택

• 구리 합금: 보통 크롬 - 구리 합금 같은 구리 합금 을 선택 합니다. 이 재료 들 은 뛰어난 전기 전도성, 열 전도성, 착용 저항성,높은 온도 환경에서 높은 전류 전송 및 장기 사용의 요구 사항을 충족 할 수 있습니다..
• 구리 - 강철 합성판: 일부 구리 접촉 턱 은 구리 - 강철 합성판 으로 만들어진다. 구리 층 은 전도력 을 위해 사용 되고, 강철 층 은 여러 가지 기계적 힘 을 견딜 수 있게 사용 된다.구리의 높은 전기 전도성과 강철의 높은 기계적 강도의 장점을 결합합니다..

성능 요구 사항

• 전기 전도성: 전기 에너지의 효율적인 전송을 보장하고 전력 손실을 줄이기 위해 낮은 접촉 저항이 필요합니다. 예를 들어,구리-알루미늄 복합체 전환판과 구리 턱 사이의 접촉 저항은 ≤ 0이 필요합니다..5m2
• 기계적 강도: 전극의 작동 중 클램핑 힘과 진동 및 충격에 견딜 수있는 충분한 기계적 강도를 가져야합니다. 클램핑 힘은 50 ~ 200 kN까지 도달 할 수 있습니다.
• 냉각 성능: 냉각 채널 시스템은 작동 중 접촉 턱의 온도가 합리적인 범위 내에 있는지 확인하고 과열을 방지하기 위해 좋은 냉각 성능을 가져야합니다.물 입구 온도는 일반적으로 ≤ 35 °C입니다., 그리고 압력은 0.3 ~ 0.5 MPa입니다.

제조 과정

• 도장 또는 롤링: 먼저, 위조 또는 롤링 된 구리 접착 턱 빈 장을 제공하며, 빈 장은 접착 턱의 기본 모양과 크기를 가지고 있습니다.
• 가공: 그 다음 기계적 처리, 특히 깊은 구멍 뚫기 를 통해 냉각물 입구, 냉각물 출구, 냉각 통로를 도입 한다.이 과정 은 냉각 채널 의 정확성 과 부드러움 을 보장 하기 위해 고밀 한 처리 장비 와 기술 을 필요로 한다.

주요 특성
