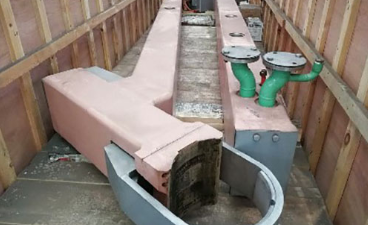

전도성 크로스 암

원래 장소	중국
브랜드 이름	Shaanxi Chengda
인증	ISO 9001
모델 번호	장비 처리 능력을 기준으로 협의
최소 주문 수량	1개 단위
가격	The price will be negotiated based on the technical requirements and supply scope of Party A
포장 세부 사항	당사자 A의 특정 요구 사항에 따라 논의
배달 시간	2개월
지불 조건	L/C, D/P, T/T, 웨스턴 유니온
공급 능력	생산 공급망을 완성하고 적시에 공급하며 품질 표준을 충족합니다.

제품 상세 정보

보증	1년	기능	교체/수리
애플리케이션	금 채굴; 광미 준설선	부하 용량	30T
가격대	부위에 따라 다름	내구성	높은
강조하다	전기 부품 , 전기 부품 , 전도 수송 수송기

메시지를 남겨주세요

제품 설명

선도적 가로 팔

1제품 개요

전극 전극 전극 전극 전극 전극 전극 전극 전극 전자기칼슘카바이드 오븐 및 폐쇄된 정제 오븐그것은 두 가지 핵심 기능을 통합합니다: 전극 기계적 지원 및 큰 전류 전력 전송, 한쪽 끝에서 물 냉각 케이블과 다른 끝에서 전극 클램프를 연결합니다.

전통적인 분리 된 단선 구조는 독립적인 전도성 구리 튜브와 강철 지원 빔을 채택합니다. 복잡한 레이아웃, 많은 단열 부품, 높은 회로 저항,심각한 열 발생 및 큰 전력 손실우리의 통합 물 냉각 전도성 크로스 팔은 구리-강철 복합 또는 알루미늄-강철 복합 홀로 박스 구조를 채택 내장 순환 냉각 물 채널.그것은 많은 중간 전도 및 단열 부분을 취소, 가도 경로를 크게 단축, 피부 효과와 임피던스 손실을 줄이고, 활 작동을 안정화하고, 크게 녹화 전력 소비를 줄입니다.1000kVA 전속 전기 오븐, 짧은 네트워크에 대한 핵 업그레이드 부분 용조 기업의 에너지 절약 변환.

2주요 제품 분류

2.1 구리-철 합성 물 냉각 전도성 가로 팔 (프리미엄 표준 모델)

재료: 높은 전도성 산소 없는 구리 + 고강도 탄소 강철의 복합판, 통합 홀보드 용기 용접, 내장 된 이중층 미궁 냉각 물 채널
대응 오븐: 16,500~63,000kVA 중·대 밀폐 잠수 활 오븐, 산업용 실리콘 오븐, 철합 오븐
주요 장점: 극저저 저항성, 우수한 전류 운반 능력, 강한 구조적 경직성, 전극 들어 올릴 때 낮은 진동, 균일한 내부 물 냉각낮은 표면 온도, 오븐 몸과 동기화 된 긴 서비스 수명
적용: 엄격한 에너지 절감 및 환경 보호 요구 사항을 갖춘 고 전력, 고 전류의 완전히 폐쇄 된 오븐

2.2 알루미늄-강 합성 전도성 가로 팔 (약량 비용 효율적인 모델)

재료: 고 순수성 전도성 알루미늄 접착제 강철판, 가벼운 홀박스 물 냉각 구조
일치 오븐: 6,300~25,000kVA 소형 및 중형 칼슘 탄화물, 실리코만간스, 페로 니켈 오븐
주요 장점: 가벼운 자중, 전극 수압 시스템의 작은 들어올림 부하, 낮은 제조 비용, 쉬운 운송 및 설치
용도: 열 부하가 중대 한 용량 소형 및 중형 용량 전기 오븐

2.3 통합된 단선 전체전도 횡단 팔 (지능 고급 모델)

업그레이드 된 구성: 통합 후면 전도성 구리 기판, 내장 온도 및 물 흐름을 감지 센서, 고강성 절연 연결 플랜지,융합형 급변 전극 보유기 인터페이스
대응 오븐: 33,000kVA 63,000kVA 초대 지능형 무인 용조 오븐
주요 장점: 전체 단축 네트워크 배열, 더 적은 연결 관절, 더 낮은 접촉 저항, 실시간 냉각 상태 모니터링, 자동 과온 경보,편리한 온라인 유지보수

3핵심 구조와 작동 원칙

전체 전도성 가로 팔은 5 개의 핵심 조립체로 구성됩니다: 복합 전도성 팔 몸체, 내부 순환 물 냉각 채널, 후방 전도성 전환판,앞 전극 클램프 연결 끝과 고립된 지지 기지.

복합전도 팔체

구리 / 알루미늄-강 이중층 복합판을 채택합니다. 구리 / 알루미늄 층은 큰 전류 전도성을 수행하고 강철 층은 기계적 견고성을 제공합니다.홀형 직사각형 상자 구조는 전류 분포를 최적화하고 피부 효과를 억제합니다..
닫힌 순환수 냉각 채널

독립적인 분리 된 미로 물 채널 디자인은 지역 죽은 물 과열을 제거합니다.냉각 물은 높은 전류에 의해 생성되는 열을 계속적으로 제거하기 위해 팔 몸 내부에 순환, 안전 한계 이하의 팔 표면 온도를 유지하여 단열 노화 및 열 변형을 피합니다.
후면 전도 전환판

통합 용접 된 두꺼운 구리 판, 물 냉각 케이블 단말기와 직접 연결, 큰 접촉 면적, 균일한 전류 분포 및 매우 낮은 접촉 저항.
앞 클램프 연결 끝

정밀 기계 장착 표면 전극 홀더와 일치, 신뢰할 수있는 잠금 구조, 안정적인 클램핑 힘 전극 오프셋 및 활 흔들림을 방지하기 위해.
격리된 지지기반

고온 내성 통합 단열 블록은 전하를 받은 가로 팔을 전극 들어올림 기둥에서 분리합니다.전체 리프팅 시스템의 전기 누출 및 단전 위험을 제거합니다..

4주요 제품 장점

4.1 저저저항성 및 상당한 에너지 절약

통합전도 구조로 전류 전달 경로를 단축하고 불필요한 중간 구리 파이프와 단열 부품을 제거하고 피부 효과를 효과적으로 약화합니다.단축 네트워크 임피던스를 30%~50% 줄여줍니다.용조용 전력 소비는 장기적인 풀 로드 운영에서 명백히 감소하여 주목할만한 경제적 이점을 가져옵니다.

4.2 높은 구조 강도 및 안정적인 녹화 상태

홀로 박스 복합 구조는 강한 굴곡 저항과 진동 방지 성능을 갖추고 있습니다. 전극을 들어 올리고 낮추는 것은 심한 흔들림없이 원활하게 진행되며, 활 화력은 안정적입니다.오븐 온도 필드 유니폼, 합금 구성이 변동 감소, 완제품의 양이 향상되었습니다.

4.3 통합 물 냉각, 긴 사용 기간

전체 주변 내부 강제 물 냉각은 가로 팔의 전체 온도 상승을 제어하고, 전도층의 지역 과열 소모를 피합니다. 착용 저항성 및 항 산화 표면 처리,전통적인 분리 된 전도선 구조보다 훨씬 더 긴 사용 기간, 빈번한 교체 중단 시간 손실을 줄입니다.

4.4 단순화된 쇼트 네트워크 레이아웃, 낮은 유지보수 비용

복잡한 중간 전도성 구성 요소, 더 적은 연결 플랜지 및 밀착 포인트 취소; 모듈형 분할 구조는 전체 가로 팔을 제거하지 않고 부분 해체 및 교체 할 수 있습니다.,일상 검사와 유지보수가 더 편리하고, 부품 소비가 적습니다.

4.5 가벼운 설계, 작은 들어올림 부하

알루미늄-제철 복합 모델은 자체 무게를 크게 줄이고, 전극 수압 리프팅 실린더의 출력 전력 수요를 낮추고, 수압 스테이션 및 리프팅 기계 부품의 서비스 수명을 연장.

4.6 안전하고 신뢰할 수 있는 다층 보호

전기 누출을 방지하기 위해 크로스 팔과 리프팅 프레임 사이의 고성능 단열 조립 장치로 장착; 옵션 온라인 물 온도 및 흐름 모니터링 모듈,물 공급이 중단되거나 과열될 경우 자동 경보, 효율적으로 장비 소모 사고를 방지합니다.

5적용 가능한 산업 및 오븐 용량 범위

금속 합금 용조: 철실리콘, 실리코만간스, 페로니켈, 페로크롬, 페로바나디움 잠수된 활연기
화학 용조: 산업용 실리콘, 칼슘 카바이드, 노란 인산 용조
비철금속: 구리 슬래그, 알루미늄 재, 납-진크 폐쇄 정제 전기 오븐
용량 커버리: 6,300kVA, 12,500kVA, 16,500kVA, 25,000kVA, 33,000kVA, 45,000kVA, 63,000kVA 정형 금속 가루

6선택적 일치 설정

온라인 실시간 물 온도 및 흐름 모니터링 경보 시스템
고강도 통합 단열 받침 장치
빠른 방출 통합 전극 보유기 연결 플랜지
크로스 팔 표면의 반 스프래치 고온 보호 덮개
일치하는 냉각 물 파이프 라인 연결 및 필터 전체 세트

7전 생애 주기의 서비스 보증

맞춤 비 표준 설계: 오븐 트랜스포머 전류, 전극 지름 및 작업실 공간에 따라 가로 팔 길이, 섹션 크기, 냉각 물 흐름 및 인터페이스 레이아웃을 최적화
현장 기술 조사: 전문 엔지니어는 전체 단 네트워크 매칭 최적화 계획을 제공합니다.
엄격한 공장 검사: 수압 압력 물 누출 테스트, 저항 검출, 부하 진동 테스트 및 배달 전에 용접 결함 검출
판매 후 지원: 전체 팔 보증, 복합판, 단열 블록 및 기타 예비 부품의 장기 공급, 전국 현장 설치 및 유지 보수
