새로운 맞춤형 전력 배급 장비 전기 제어 패널 박스 장치
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | Shaanxi Chengda |
| 인증 | ISO 9001 |
| 모델 번호 | 장비 처리 용량에 따라 협상 |
| 최소 주문 수량 | 1개 단위 |
| 가격 | The price will be negotiated based on the technical requirements and supply scope of Party A |
| 포장 세부 사항 | 당사자의 특정 요구 사항에 따라 논의하십시오 |
| 배달 시간 | 2 개월 |
| 지불 조건 | L/C, T/T, 웨스턴 유니온 |
| 공급 능력 | 완전한 생산 공급망, 정시 공급 및 품질 표준 충족 |
무료 샘플과 쿠폰을 받으려면 연락하세요.
whatsapp:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
걱정이 있으시면 24시간 온라인 서비스를 제공합니다.
x제품 상세 정보
| 강조하다 | 맞춤형 전력 분배 패널,전기 제어판 장치,전력 배급 상자 보증 |
||
|---|---|---|---|
제품 설명

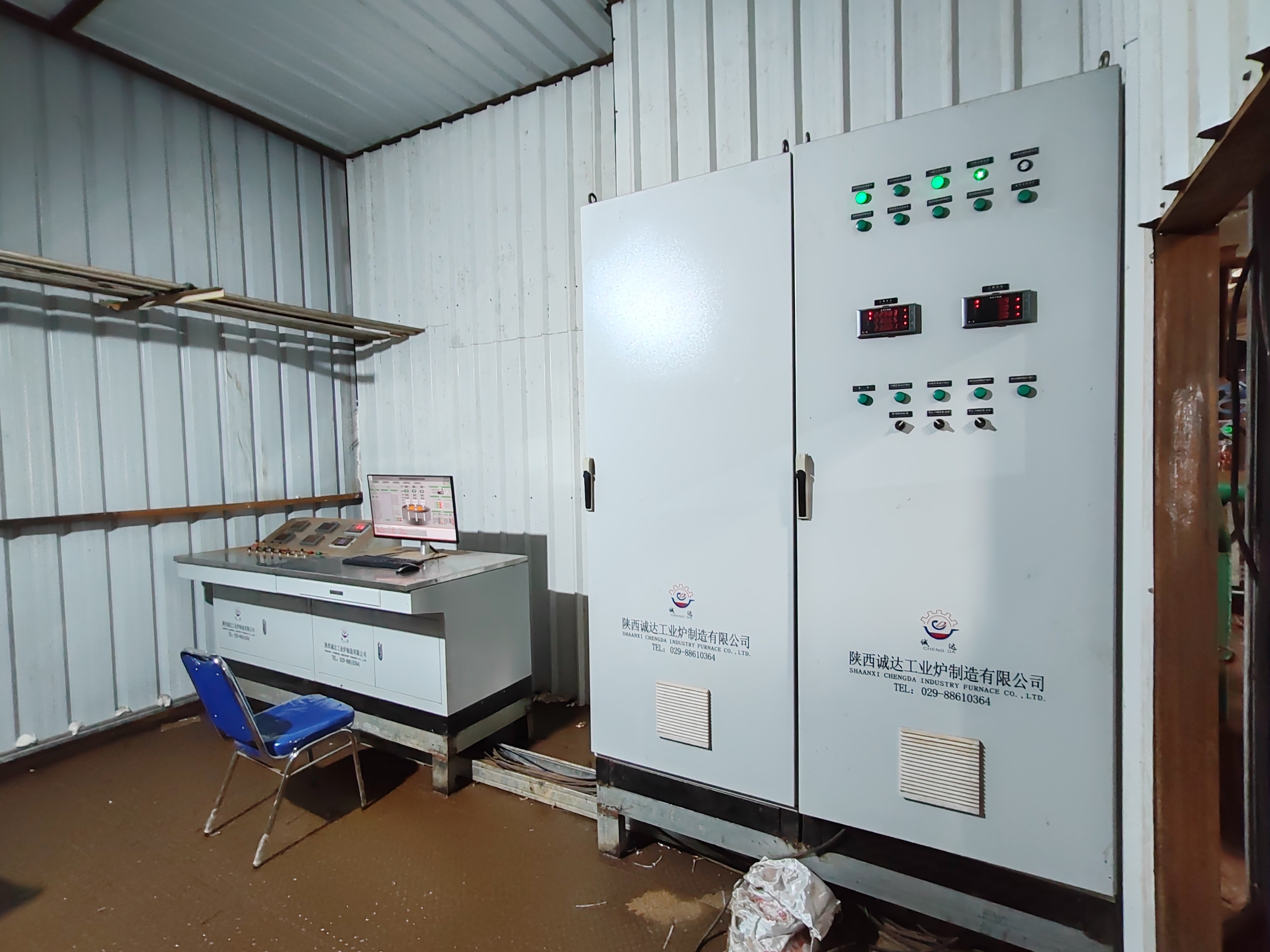

전기 활 오븐 (EAF) / 라들 정제 오븐 (LRF) 의 오븐 제어 캐비닛
The오븐 제어 캐비닛전기 활 오븐 및 캔 라피네이션 오븐 시스템의 "뇌"입니다.전력 제어, 공정 규제, 안전 보호 및 데이터 모니터링기능. 그것은 융합 프로세스의 정확한 제어 (예를 들어, 전극 상승, 활 공격, 전력 조정) 를 가능하게하고 안정적이고 안전하고 효율적인 오븐 장비의 작동을 보장합니다.캐비닛은 가혹한 산업 환경 (고온, 먼지, 진동) 가 높은 신뢰성과 간섭 방지 성능을 가지고 있습니다.
핵심 기능
-
전력 및 전극 제어
- 아우크 스트라이킹 규정: 자동으로 전극을 올리고/하하는 것을 제어합니다. 주력 또는 수압 시스템을 통해 활 길이를 안정시키고, 전극에 붙거나 깨지는 것을 방지합니다.에너지 절감 용을 위해 최적의 활 전압/전류를 유지합니다..
- 전력 조절: 온실 용량과 녹기 단계 ( 녹기, 정제, 터핑) 를 맞추어 입력 전력을 조정하여 일정한 전력 또는 일정한 전류 조절을 실현합니다.
- 단계 균형 제어: 3단계 전류를 균형을 맞추어 네트워크 영향을 줄이고 전력 요인을 향상시킵니다.
-
프로세스 모니터링 및 자동화
- 실시간 데이터 수집: 주요 매개 변수 (전극 전류/전압, 오븐 온도, 냉각 물 흐름/압, 가스 구성) 를 모니터하고 터치 화면 HMI로 표시합니다.
- 프로그래밍 가능한 논리 제어 (PLC): 사용자 정의 된 용조 프로세스 프로그래밍을 지원합니다 (예를 들어, 자동 충전, 온도 유지, 탭 순서) 수동 조작 오류를 줄이기 위해.
- 데이터 저장 및 추적성: 생산 분석 및 품질 추적성을 위해 녹화 공정 데이터 (시간, 전력 소비, 온도 곡선) 를 기록합니다.
-
안전 보호 및 경보
- 과부하/단회로 보호: 전류가 정형값을 초과하거나 단전 현상이 발생하면 전력 케이블 및 오븐 구성 요소의 손상을 방지하는 전력 끄기 보호 장치가 작동합니다.
- 냉각 시스템 오류 보호: 냉각 수압이 너무 낮거나 흐름이 충분하지 않거나 온도가 너무 높으면 (케이블과 오븐 덮개와 같은 수로 냉각 된 부품에 대해 매우 중요합니다.)
- 전극 위치 제한 보호: 기계적인 충돌을 피하기 위해 전극을 너무 높이거나 너무 낮추는 것을 방지합니다.
- 비상 정지 기능: 사고 발생 시 즉각적인 종료를 위한 로컬 및 원격 비상 정지 버튼이 장착되어 있습니다.
-
의사소통 및 통합
- 지원MODBUS, PROFIBUS, 이더넷원격 모니터링과 중앙 집중식 관리를 실현하는 공장 MES/ERP 시스템과의 연결 프로토콜.
- 보조 장비 (먼지 제거 시스템, 수처리 장치, 전극 조절기) 와의 인터페이스
구조 설계
| 구성 요소 | 소재 및 사양 |
|---|---|
| 내각 | 콜드 롤링 스틸 플레이트 ( 두께 2.0~2.5mm) 전기 정적 분사; 작업실 환경에 대한 IP54 보호 등급 (먼지 방지, 스플래시 방지) |
| 핵심 제어 장치 | PLC (예를 들어, 시멘스 S7-1500, 앨런 브래들리 컴팩트 로직스) + HMI 터치 스크린 (10 ′′ 15 인치 산업용); 고온 저항성, 반 반사 표시. |
| 전력 부품 | AC 접촉기, 차단기, 주파수 변환기, 전압/전류 변환기; 고전류, 고전압 EAF 작동 조건 (명압 380V/660V,가등 전류 6300A까지). |
| 제어 부품 | 릴레 모듈, 서보 드라이버, 비례 밸브 컨트롤러 (하이드라울릭 전극 조정); 고립 증폭기 반 간섭 능력을 향상시키기 위해. |
| 냉각 시스템 | 내장 축적 흐름 팬 또는 에어컨 장치 (온도 조절 범위: 5~40°C) 는 고온 작업장에서 전기 부품의 안정적인 작동을 보장합니다. |
| 배선 및 레이아웃 | 별도의 전원 및 제어 전선 부실; 고전류 회로용 구리 버스 바; 안전 표준 (IEC 60204) 을 충족시키기 위해 화염 retardant 케이블 도관 |
기술 매개 변수
| 분류 | 매개 변수 | 사양 |
|---|---|---|
| 전기 매개 변수 | 가등전압 | 380V AC (3단계 50Hz) / 660V AC (대 EAF에 맞춤) |
| 제어 전압 | 24V DC (PLC/HMI에 대한 안정적인 전원 공급) | |
| 가속 전류 | 100A ∼6300A (연합 오븐 용량: 10 ∼30t EAF에 100 ∼800A; 50 ∼150t EAF에 1000 ∼6300A) | |
| 전력 요인 조정 | 0.85~0.95 (반응 전력 보상 모듈을 통해) | |
| 제어 성능 | 전극 위치 정확성 | ±5mm (서보 제어 시스템) |
| 활전압 조절 범위 | 50~300V (전자 지름에 따라 조절) | |
| 반응 시간 | ≤ 100ms (전극 상승/하하 제어) | |
| 환경적 적응력 | 작동 온도 | -20°C ~ +55°C |
| 상대 습도 | ≤90% (집화되지 않는) | |
| 진동 저항 | ≤5Hz, 진폭 ≤0.15mm (IEC 60068-2-6 표준을 충족) | |
| 보호 등급 | IP54 (카비닛 몸체); IP65 (외부 버튼/센서) | |
| 안전성 및 신뢰성 | 단열 저항 | ≥100MΩ (500V DC 테스트) |
| 다이 일렉트릭 강도 | 2000V AC (1분, 고장 없이) | |
| 실패 사이의 평균 시간 (MTBF) | ≥20,000시간 | |
| 통신 인터페이스 | 표준 인터페이스 | RS485, 이더넷, USB |
| 지원된 프로토콜 | MODBUS RTU/TCP, PROFIBUS DP, OPC UA |
적용 장점
- 지능형 운영: HMI 터치 스크린과 시각화 된 녹화 곡선으로 프로세스를 한 키로 시작 / 중지 할 수 있으며, 운영자 훈련의 문턱을 줄입니다.
- 에너지 효율성 최적화: 전극 매개 변수의 동적 조절은 수동 제어에 비해 전력 소비를 8~15% 감소시키고, 녹화 주기를 10~20% 단축합니다.
- 강력한 반 간섭력: 격리 된 전원 공급 장치 및 보호 된 전선 설계는 고전류 활에서 발생하는 전자기 간섭에 효과적으로 저항하여 가혹한 산업 환경에서 안정적인 작동을 보장합니다.
- 간편 한 유지: 모듈형 부품 설계는 결함된 부품을 빠르게 교체 할 수 있습니다. 자율 진단 기능은 결함을 실시간으로 찾아 유지 보수 중단 시간을 줄입니다.
