기울기 오븐 로커 프레임 - 장비 및 기술 매개 변수 소개

1장비 개요

핵심 기능

1. 풀 웨이트 베어링: 오븐 껍질, 배열, 전도 시스템 및 물 냉각 장치를 포함한 모든 부하를 지원합니다.
2. 제어 할 수 있는 기울기: 수압 구동으로 오븐을 앞뒤로 기울여 용해 된 금속과 슬래그를 배출합니다.
3. 안전 자물쇠: 휘어진 지원 표면은 재설정 후 위치를 제한하여 수압 장애로 오븐이 굽는 것을 방지합니다.
4. 딱딱한 버퍼링: 무거운 판 상자 용접 구조는 용해 과정에서 교대 충격과 고온 열 변형에 저항합니다.

2전체 구조 구성

2.1 주부하 로커 프레임

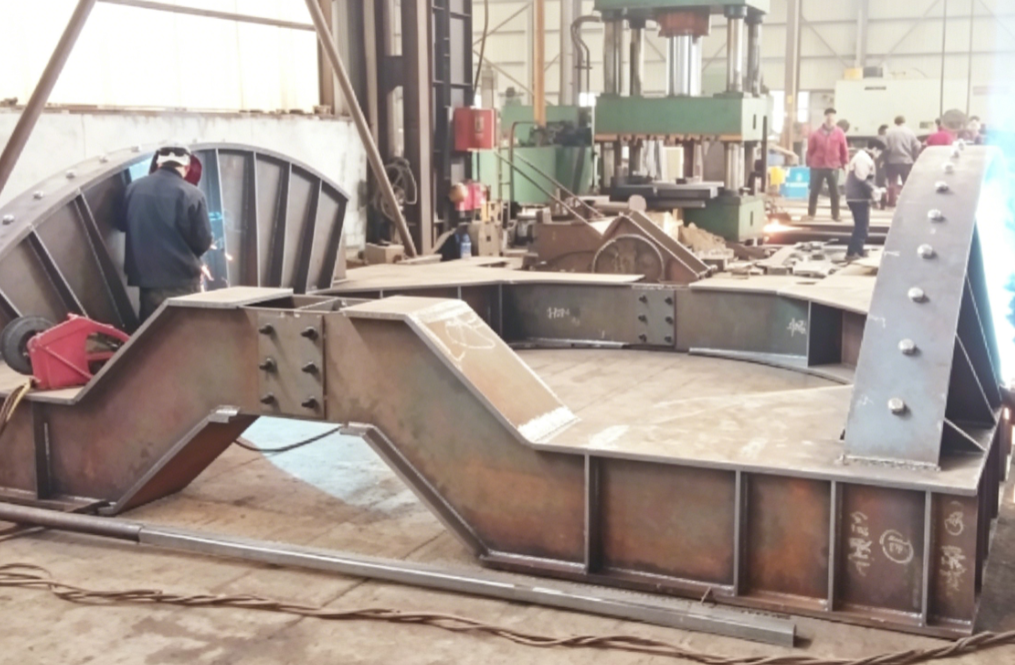

• 구조 형태: 통합된 상자 용접 된 곡선 기판 + 양면 곡선 지원 아크 판Q355B 고강도 저연금 두꺼운 철판과 내부 강화 파티션으로 완전히 침투 용접세그먼트 된 박스 몸체와 볼트 강화 연결 구조는 그림에서 볼 수 있습니다.
• 구부러진 지원 아크: 기울기 저항을 줄이기 위해 양쪽의 아크 트랙은 베이스 롤러에 롤됩니다.
• 측면 강화: 분할 운송 및 현장 조립을 위해 수직 두꺼운 연결판과 고강도 볼트 조립 모듈 세그먼트.
• 바닥 기지: 통합 된 직사각형 상자 기지, 내장 된 앵커 볼트를 통해 콘크리트 기초에 딱딱하게 고정됩니다.

2.2 전체 시스템의 일치하는 드라이브 구성 요소

1. 기압 기울기 실린더: 쌍 실린더 동기 밀기, 고압 기압 역에서 오일 공급.
2. 지원 롤러 그룹: 롤링 구부러진 롤러 프레임을 운반하기 위해 기초에 고정된 부하를 운반하는 롤러.
3. 기계적 제한 잠금 메커니즘: 단단한 기계적 제한 및 수압 자율 잠금 밸브의 이중 보호.
4. 각도 감지 인코더: PLC 속도 조절을 위해 기울기 각도의 실시간 피드백.
5. 비상 지원 블록: 압력 손실로 굴절 위험을 제거하기 위해 제로 위치에서 기계적 정지 블록.

2.3 두 가지 주요 구조 유형

1. (사진에 있는 모델, 잠수 된 활 오븐의 주류)


   오븐 바디는 로커 아크를 따라 지원 롤러에 롤되며 안정적인 기울기 및 낮은 충격을 특징으로하며, 용량이 큰 잠수 아크 오븐에 적합합니다.
2. 특이 삼각형 로커 프레임 (스페인 쉐이커에 특이)


   모터 특기성으로 구동되는 특기 삼각형 구조, 뜨거운 금속 혼합 및 동질화에 사용됩니다. 통일성을 조화시키는 데 중점을두고 있습니다.

3표준 기술 매개 변수 (통량별 일반 사양)

3.1 일반 기본 매개 변수

3.2 오븐 용량별 선택 매개 변수

1. 작은 잠수 된 아크 오븐 로커 프레임 (3000 ~ 6300kVA)

• 전체 부하 용량: ≤120t
• 아크 판 두께: 40mm
• 실린더 사양: 1200mm 도중 Φ160/110 쌍 실린더
• 전체 차원: L6.2m × W3.8m × H1.6m

2. 중간 크기의 잠수 된 아크 오븐 로커 프레임 (12500 ~ 25000kVA, 시장의 주류)

• 전체 부하 용량: 200~380t
• 아크 플레이트 두께: 60mm, 상자 몸 안쪽의 이중 계층 강화 갈비
• 실린더 사양: 1600mm 도중의 동기 실린더 Φ200/140
• 최대 기울기 각도 28°, 독립적인 비상 지원 기지

3. 큰 DC 잠수 된 아크 오븐 로커 프레임 (30000 ~ 45000kVA)

• 전체 부하 용량: 400~600t
• 아크 플레이트 두께 80mm, 세그먼트 된 볼트 스플레이싱 구조 (사진에 표시 된 스플레이트 유형)
• 4기통 동시 균형 구동, 대류 수압 역과 맞물려
• 수로 냉각된 열 절연 보호판으로 장시간 고온 방사선에 저항합니다.

4핵심 장비의 장점

1. 고강도 변형 저항 상자 구조


   밀도가 높은 내부 격리 갈비뼈는 용해 굽기 모멘트를 분산하여 장기간 높은 온도와 무거운 부하 하에서 변형 및 균열을 피합니다.운송 및 해체에 편리합니다..
2. 세분화된 모듈 디자인


   그림과 같이 볼트된 세그먼트 스플라이싱, 큰 부품은 과도한 너비 및 과도한 높이의 운송 문제를 해결하기 위해 운송을 위해 분할 할 수 있습니다.
3. 안정적인 저충격 기울기


   딱딱한 회전 샤프트 대신 구부러진 롤링 마찰, 기울기 중에 막힘이 없으며, 녹은 금속 스프래시 손실을 줄이기 위해 탭하는 동안 작은 액체 수준 변동.
4. 다층 안전 보호


   이중 보급 수압 자동 잠금 및 기계적 정지 블록, 수압 파이프 터지거나 전원이 끊어질 경우에도 오븐 굽는 것을 방지합니다.
5. 강력한 자동화 호환성


   PLC 제어 시스템과 일치, 원격 및 로컬 작동 모드를 지원, 오븐 전면 공급 및 먼지 제거 시스템과의 연결.

5적용되는 용조 작업 조건

1. 철합산업: 실리코만가네즈, 페로크롬, 페로바나디움, 페로만가네즈 및 실리콘 잠수 아크 오븐의 터핑 및 슬래그 배출.
2. 비철류 용조: 노란 인산화소 가루, 구리 니켈 정제 가루 및 열성 슬래그 가루의 톱링.
3. 전기 아크 철강제조: 소규모 정제 오븐과 폐기물 용해 오븐에서 슬라그를 제거하고 터핑합니다.
4. 매칭 래더 핫 트랜스퍼: 특기적인 롤러 프레임은 녹은 철의 동질화 혼합 및 뜨거운 물질 전송을 위해 래더와 협력합니다.

6. 일치 보조 장비 목록

1. 고압 수압 역 (운동용과 대기용 두 개의 펌프, 공기/물 냉각 열 분산)
2. 합동 수압 실린더 + 고압 튜브, 폭발 방지 연결 장치
3. 로드 베어링 롤러 베이스, 내장 된 앵커 볼트 전체 세트
4. 각도 센서, 조작 콘솔 제어 캐비닛
5. 기계적 제한 스톱 블록, 열 절연 보호판, 윤활 시스템
