물 냉각 케이블 제품 소개
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | Shaanxi Chengda |
| 인증 | ISO 9001 |
| 모델 번호 | 장비 처리 능력을 기준으로 협의 |
| 최소 주문 수량 | 1개 단위 |
| 가격 | The price will be negotiated based on the technical requirements and supply scope of Party A |
| 포장 세부 사항 | 당사자 A의 특정 요구 사항에 따라 논의 |
| 배달 시간 | 2개월 |
| 지불 조건 | L/C, T/T, 서부 동맹, D/P |
| 공급 능력 | 생산 공급망을 완성하고 적시에 공급하며 품질 표준을 충족합니다. |
제품 상세 정보
| 기계에 사용 | 로더 300G/700G/800G /900G | 호환성 | 만능인 |
|---|---|---|---|
| 생명을 사용하다 | 20 영업일 | 어댑터 | 스틸 |
| 특징 | 높은 수율 | 제품명 | 예비 부품 |
| 수유 크기 | 0.5mm | 범주 | 자동차 |
| 재료 | 강철 | 운송 패키지 | 누드 포장 |
| 전압 | 220/380V 50/60HZ | 내마모성 | 98% |
| 투명도 | 투명한 | 원산지 | 중국 |
| 강조하다 | 물 냉각 케이블 예비 부품,물 냉각 케이블 보증,산업용 수냉 케이블 |
||
제품 설명

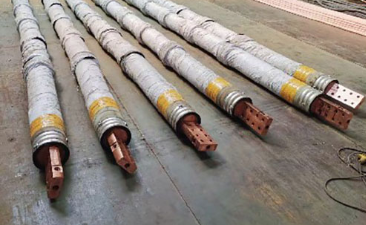

수냉식 케이블 제품소개
1. 제품개요
수냉식 케이블은 수중 아크로, 합금철로, 산업용 실리콘로, 탄화칼슘로, 정련로 및 다양한 고전류 야금 전기로의 핵심 전도성 연결 부품입니다. 짧은 네트, 전극 홀더 및 변압기 2차측 사이에 큰 전류를 전송하는 역할을 합니다.
기존 순동 케이블은 고전류에서 심한 열을 발생시켜 온도 상승, 큰 전력 손실, 쉽게 노후화되고 빈번한 교체로 이어집니다. 당사의 수냉식 케이블은 내부 순환 수냉식 구조를 채택하여 전류 전송 중에 발생하는 줄열을 빠르게 제거합니다. 낮은 온도 상승, 낮은 저항 손실, 안정적인 전도성 성능 및 긴 서비스 수명이 특징입니다. 이는 6300kVA~63000kVA 전체 범위의 야금 전기로와 널리 일치하며 노 짧은 네트워크 에너지 절약 변환의 필수 부분입니다.
2. 제품 분류 및 유형
2.1 고무호스 수냉식 케이블(기존 표준형)
- 구조: 다중 가닥 연동선 도체, 내부 절연 고무 수로, 외부 내마모성 고무 보호 슬리브, 양쪽 끝의 스테인레스 스틸 플랜지
- 어울리는 로: 중소형 수중 아크로 6300–25000kVA
- 장점: 우수한 유연성, 손쉬운 굽힘 및 레이아웃, 낮은 종합 비용, 성숙한 프로세스, 편리한 유지 관리 및 교체
- 적용 분야: 전극 클램프와 모선 사이의 전기로 짧은 순 연결
2.2 스테인리스강 파형관 수냉식 케이블(대용량 대전류형)
- 구조: 고전도성 무산소동 편조 도체, 스테인레스 스틸 주름형 냉각수 파이프, 내열성 절연층, 비산 방지 금속 실드
- 적합한 용광로: 33000~63000kVA 이상의 대형 폐쇄형 용광로
- 장점: 고온 저항, 용융 방지 스플래시, 강한 압력 저항, 긴 서비스 수명, 가혹한 고온로 전면 환경에 적합, 초대형 전류 하에서 초저온 상승
- 용도 : 고용량 산업용 실리콘, 합금철, 황인 폐쇄형 전기로 쇼트 네트워크
2.3 Ultra-Soft 유연 수냉식 케이블(전극 이동 특수 모델)
- 구조: 초미세 무산소 동선 조밀 편조, 다채널 순환 냉각수 경로, 다층 노화 방지 고무 외장
- 장점: 매우 높은 유연성, 큰 굽힘 스트로크, 빈번한 전극 상승/하강 후에도 파손 없음, 안정적인 냉각 효과
- 용도 : 전극이 자주 움직이는 전극홀더와 짧은 네트 부스바를 직접 연결
3. 핵심 구조 및 작동 원리
전체 케이블은 전도성 편조 구리 본체, 냉각수 순환 채널, 절연 보호층 및 금속 연결 단자의 네 가지 핵심 부품으로 구성됩니다.
- 전도성 편조 구리 도체
전도성이 높은 고순도 무산소 동선을 사용하여 조밀한 편조 구조로 뛰어난 유연성과 큰 전류 전달 용량을 보장하여 접촉 저항을 효과적으로 줄여줍니다.
- 순환 냉각수 채널
냉각수는 폐쇄 순환 방식으로 내부 파이프라인을 통해 흐르며, 전력 전송 중 구리 도체에서 발생하는 열을 지속적으로 흡수하여 케이블 작동을 저온으로 유지합니다.
- 다층 절연 및 보호 재킷
고온 내성, 노화 방지 및 절연 고무/스테인레스강 골판지 외층, 고온 방사선, 용융 철 튀김 및 기계적 마모를 차단하여 단락 및 누출 위험을 방지합니다.
- 통합 용접 터미널 플랜지
양쪽 끝은 일체형 구리 플랜지 구조, 구리 브레이드와의 원활한 용접, 균일한 전류 분포, 작은 접촉 저항을 채택하고 순환 수관의 빠른 연결을 위한 물 입구 및 출구 인터페이스를 갖추고 있습니다.
4. 주요 제품의 장점
4.1 낮은 전력 소비 및 에너지 절약
순환 수냉식은 케이블 온도 상승을 효과적으로 제어하고, 저항 열 손실을 크게 줄이고, 변압기 부하를 낮추고, 제련 전력 소비를 줄이며, 장기 생산에 확실한 에너지 절약 이점을 제공합니다.
4.2 높은 안전성과 긴 서비스 수명
작동 온도가 낮으면 절연체 노화가 느려집니다. 스패터 방지 외부 구조는 용융 금속 연소를 방지합니다. 장기간 전체 부하 작동 시 과열 소진 오류가 발생하지 않아 정지 유지 관리 빈도가 크게 줄어듭니다.
4.3 뛰어난 유연성과 편리한 레이아웃
다중 사양의 유연한 편조 디자인은 전극 리프팅, 퍼니스 본체 확장 및 수축, 다양한 복잡한 짧은 네트 레이아웃에 적응합니다. 가벼운 무게, 쉬운 설치, 분해 및 교체.
4.4 안정적인 전류 전달 및 균일한 용융
낮고 안정적인 전체 저항은 각 전극의 균형 잡힌 전류를 보장하고, 로 충전의 부분적인 과열을 방지하고, 로 상태를 안정화하고, 제품 구성 변동을 줄이고 완제품 수율을 향상시킵니다.
4.5 맞춤형 매칭 및 강력한 적응성
케이블 길이, 단면적, 굽힘 반경, 플랜지 크기, 수로 수량, 노 전류에 따른 외부 보호 구조, 짧은 순 공간 및 냉각수 압력을 포함한 매개변수를 사용자 정의할 수 있습니다. 새로운 용광로 지지 및 오래된 용광로 에너지 절약 개조에 적합합니다.
5. 적용 가능한 용광로 및 산업
- 합금철 제련: 규소철, 규소망간, 페로니켈, 크롬철, 페로바나듐 침지 아크로
- 화학 제련: 공업용 실리콘, 탄화칼슘, 황인 용해로
- 비철야금 : 동슬래그, 알루미늄재, 납아연 정련 전기로
- 용량 범위: 6300kVA ~ 63000kVA의 전체 시리즈 전기로
6. 선택적 일치 구성
- 고온 물 튀김 방지 스테인레스 스틸 외부 실드
- 빠른 연결 송수관 조인트 어셈블리
- 짧은 네트 버스바용 절연 보호 슬리브
- 연수 순환을 위한 부식 방지 플랜지
- 지원 물 순환 파이프라인 피팅의 완전한 세트
7. 전체 주기 서비스 지원
- 맞춤형 비표준 설계: 용광로 변압기 전류 및 현장 레이아웃에 따라 케이블 단면적 및 길이를 계산합니다.
- 현장 기술 조사: 전문 엔지니어가 짧은 순 레이아웃 최적화 제안을 제공합니다.
- 엄격한 공장 검사 : 납품 전 전류 부하 테스트, 수압 누출 테스트 및 저항 감지 수행
- 판매 후 보증: 전체 케이블 보증, 일치하는 단자 및 액세서리의 장기 공급, 원격 기술 안내
