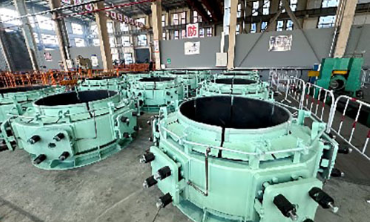

Upper & Lower Electrode Clamping Brake Assembly

상부 및 하부 전극 클램핑 브레이크 집합

1제품 개요

상부 및 하부 전극 클램핑 브레이크 어셈블리 (Upper & Lower Electrode Clamping Brake Assembly), 듀얼 브레이크 슬라이딩 디바이스의 약자, 잠수 된 활기 화전용 전극 슬라이딩 시스템의 핵심 실행 장비입니다.산업용 실리콘 오븐, 철금속 오븐, 칼슘 탄화물 오븐 및 폐쇄된 정제 오븐. 자동 전극 공급을 실현하기 위해 슬라이딩 수압 실린더와 협력합니다.용조 과정에서 전극 소비를 지속적으로 보상하고 전극의 안정적인 작동 길이를 유지합니다..

전통적인 단일 클램프 미끄러지는 구조는 불안정한 클램핑 힘, 전극 미끄러지는 오차, 빈번한 수동 조정 및 전극 파열의 위험이 높습니다.우리의 이중 상부 및 하부 브레이크 세트는 디스크 스프링 수압 클램핑 구조를 채택상부 브레이크는 움직일 수 있으며 하부 브레이크는 고정되어 있습니다. PLC가 서로 연결된 순차적인 열기와 클램핑 동작을 통해 전극은 양적으로 정확하게 공급됩니다.그것은 안정적인 활 작동을 보장합니다, 전극 파열 사고를 줄이고 6,300kVA ∼63에 적용되는 자동 지능형 오븐 전극 시스템의 표준 일치 부품입니다.1000kVA 전속 전기 오븐.

2주요 제품 분류

2.1 디스크 스프링 수압 듀얼 브레이크

• 클램핑 원칙: 디스크 스프링 기계적 클램핑, 풀기 위한 수압 압력
• 구조 배열: 디스크 스프링 4 그룹 + 브레이크 하우스를 중심으로 대칭적으로 배열 된 수압 실린더; 내부에 vulkanized 착용 저항 브레이크 신발
• 조화형 오븐: 12,500~63,000kVA 중·대 밀폐 잠수 활 오븐, 산업용 실리콘 오븐
• 주요 장점: 안정적이고 균일한 클램핑 힘, 브레이크 신발의 큰 마찰 계수, 안티 슬라이드 전극, 마찰 부리의 긴 서비스 수명, 완전한 앙트록 보호
• 응용: 높은 자동화 요구 사항이있는 높은 전류, 연속 생산 용조 작업장

2.2 가벼운 듀얼 브레이크 (작고 중형 오븐 비용 효율적인 모델)

• 구조: 융합 얇은 벽 브레이크 하우징, 컴팩트 한 측면 수압 실린더 레이아웃
• 조화형 오븐: 6,300~25,000kVA 실리코만간스, 페로니켈 및 칼슘 카바이드 오븐
• 주요 장점: 가벼운 자중, 소규모 사용 공간, 낮은 제조 비용, 현장에서 편리한 유지 보수 및 브레이크 신발 교체
• 용도: 중간 전극 부하를 가진 반 닫힌 소용량 오븐

2.3 지능형 모니터링 통합 듀얼 브레이크 (고급 자동 모델)

• 업그레이드 된 구성: 내장 압력 센서, 위치 제한 스위치, 온도 모니터링 모듈, 오븐 PLC 시스템으로 유선 신호 전송
• 지원 부품: 반 스프래치 열 단열 보호 장치, 브레이크 신발의 자동 마모 보상 장치
• 맞춤형 오븐: 33,000kVA 63,000kVA 초대 지능형 무인 용조 오븐
• 주요 장점: 클램핑 압력 및 브레이크 열 상태의 실시간 모니터링, 불충분 압력 또는 신발 마모에 대한 자동 알람, 완전 자동 무인 미끄러기 작동

3핵심 구조와 작동 원칙

완전한 이중 브레이크 앙상블은 5개의 주요 모듈으로 구성되어 있습니다: 상부 이동 브레이크 단위, 하부 고정 브레이크 단위, 디스크 스프링 클램핑 앙상블, 수압 방출 실린더 및 마찰 브레이크 부두 부리.

1. 상부 이동식 제동장치미끄러지는 수압 실린더와 연결, 수직 리프팅 움직임이 가능합니다. 미끄러지는 스트로크 동안 전극 무게를 지탱하기 위해 전극을 클램프하고 상승하기 전에 풀어줍니다.동시 열기를 피하기 위해 하부 브레이크와 함께 잠금.
2. 하부 고정 브레이크 단위전극 보유 대에 고정되어, 정상적인 녹화 상태에서 전극의 전체 무게를 견딜 수 있으며, 항상 전극을 클램핑합니다. 전극이 미끄러지는 하락 도중 일시적으로만 방출됩니다.
3. 디스크 스프링 클램핑 집합고강도 디스크 스프링의 여러 그룹은 전극을 단단히 잠그기 위해 지속적인 방사성 클램핑 힘을 제공합니다.수압 실린더는 전극 미끄러지는 것이 필요할 때 브레이크 방출을 실현하기 위해 디스크 스프링을 압축합니다..
4. 마모 저항 브레이크 신발 부리고무 융화 복합 마찰 물질, 높은 마찰 계수, 좋은 열 단열, 반 마찰 및 전극 표면 스크래치;단일 신발은 브레이크 전체를 해체하지 않고 별도로 교체 할 수 있습니다..
5. 수압 잠금 제어 시스템전기적 인 인터록 로직은 전극 떨어지는 위험을 방지하기 위해 상부 및 하부 브레이크가 동시에 열 수 없도록 보장합니다. 15 ∼ 50mm에서 조정 가능한 단일 슬라이딩 스트로크, 자동 사이클 슬라이딩을 지원합니다.,수동 로컬 컨트롤과 원격 PLC 제어 3 동작 모드

표준 전극 슬라이딩 사이클 흐름

1. 하부 브레이크는 클램프 유지, 상부 브레이크를 풀어 → 슬라이딩 실린더는 목표 높이로 상부 브레이크를 올립니다
2. 상부 브레이크 재-클램프 전극, 하부 브레이크 방출 → 슬라이딩 실린더는 전극 공급을 완료하기 위해 내려
3. 하부 브레이크 다시 단단히 클램프, 상부 브레이크를 풀고 초기 위치로 재설정, 다음 미끄러진 사이클을 기다리고

4주요 제품 장점

4.1 안전하고 신뢰할 수 있는 이중 잠금 보호

엄격한 전기 잠금은 상부 및 하부 브레이크가 동시에 열리는 것을 금지하며, 이중 방출로 인한 전극 떨어지는 사고를 철저히 제거합니다.압력 및 위치 이중 모니터링은 비정상적인 클램핑 힘 아래 자동 종료 경보를 트리거, 가연 운영 안전성을 크게 향상시킵니다.

4.2 안정적인 클램핑 힘, 전극 파열이 적다

디스크 스프링 일정한 힘 클램핑은 브레이크 신발과 전극 표면의 균일한 접촉 마찰을 보장하며, 지역 스트레스 농도가 없습니다. 양적 미끄러지는 불규칙한 전극 하락을 피합니다.,전극 균열과 깨지기 속도를 효과적으로 줄이고 전극 소비 비용을 절감합니다.

4.3 높은 자동화, 노동 절약

현장에서 자주 수동 작동하지 않고 PLC 완전 자동 순환 미끄러짐을 지원합니다. 원격 모니터링 모델은 운영 데이터를 중앙 제어실로 업로드합니다.무인 전극 공급 관리를 실현하고 오븐 앞 노동 강도를 낮추는.

4.4 긴 사용 기간, 낮은 유지보수 비용

화산화 마찰 브레이크 신발은 고온에 강한 마모 저항성을 가지고 있으며 긴 교체 주기가 있습니다.모듈형 스플릿 디자인으로 통합 해체 없이 단일 브레이크 셔치 또는 스프링 그룹을 교체할 수 있습니다., 짧은 유지보수 정지 시간 및 적은 예비 부품 소비.

4.5 광범위한 적응력 및 편리한 후기 조정

Φ400 ∼ Φ1200 자기 구운 전극을 위한 브레이크 하우스의 커스터마이징 가능한 내부 지름; 새로운 오븐 전체 장비와 오래된 오븐 전극 시스템 리노베이션에 맞추어,현장 장비에 대한 대규모 구조 변경이 필요하지 않습니다..

4.6 고온 방지, 극한 환경에서의 안정적인 작동

외부 열 격리 반 스프터 보호막은 오븐 상단의 방사선 열을 격리하여 봄 노화 및 수압 실린더 밀폐 소화 방지장기간 지속적인 고부하 녹음 상태에서 안정적인 성능.

5적용 가능한 산업 및 오븐 용량 범위

• 금속 합금 용조: 철실리콘, 실리코만간스, 페로니켈, 페로크롬, 페로바나디움 잠수된 활연기
• 화학 용조: 산업용 실리콘, 칼슘 카바이드, 노란 인산 용조
• 비철금속: 구리 슬래그, 알루미늄 재, 납-진크 폐쇄 정제 전기 오븐
• 용량 커버리: 6,300kVA, 12,500kVA, 16,500kVA, 25,000kVA, 33,000kVA, 45,000kVA, 63,000kVA 정형 금속 가루

6선택적 일치 설정

1. 실시간 클램핑 압력 및 브레이크 위치 온라인 모니터링 경보 시스템
2. 고온 반 스프래치 스테인레스 스틸 열 단열 보호막
3. 브레이크 마찰 신발에 대한 자기 보상 장치를 착용하십시오.
4. 통합 슬라이딩 수압 실린더 소매장
5. 전체 예비 부품 패키지: 디스크 스프링, vulkanized 브레이크 신발, 수압 밀폐 키트

7전 생애 주기의 서비스 보증

1. 맞춤 비표준 설계: 브레이크 내부 지름, 클램핑 스트로크, 스프링 그룹 양 및 슬라이딩 스트로크 전극 지름 및 오븐 작동 매개 변수에 따라 사용자 정의
2. 현장 기술 조사: 전문 엔지니어는 전극 미끄러지기 시스템에 대한 전체 일치 스키마를 제공합니다.
3. 엄격한 공장 검사: 납품 전에 클램핑 힘 피로 테스트, 수압 누출 테스트 및 인터락 로직 테스트
4. 판매 후 지원: 전체 조립 보증, 브레이크 신발, 디스크 스프링 및 기타 취약한 예비 부품의 장기 공급, 전국 현장 설치 및 유지 보수
