제품 설명

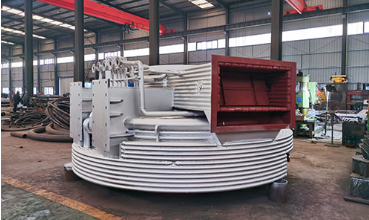

수냉식로 커버

1. 제품개요

수냉식 용광로 커버는 수중 아크 용광로, 산업용 실리콘 용광로, 합금철 용광로, 탄화칼슘 용광로, 황인 용광로 및 폐쇄형 정련 용광로와 특별히 어울리는 코어 상단 밀봉 및 냉각 구성요소입니다. 이는 전통적인 일체형 내화로 상판을 대체하며 내장된 순환수 강제 냉각 구조를 채택하여 용광로 내부에서 1000℃ 이상의 초고열 복사를 견딜 수 있습니다.

기존 내화로 상부는 장기간 고온의 배가스 침식으로 인해 잦은 파손, 균열 및 연소로 인해 정기적인 가동 중단 유지 관리가 필요하고 막대한 생산 손실을 초래합니다. 당사의 모듈식 수냉식 노 커버는 내부 순환수 열교환을 통해 표면 온도를 200℃ 이하로 효과적으로 제어하고, 완전 폐쇄형 연기 수집을 실현하며, 상부 전극 시스템, 공급 파이프 및 짧은 네트워크 장비를 보호하고, 노 수명을 연장하고, 발전용 배가스 재활용을 지원합니다. 이는 6,300kVA~63,000kVA 전체 시리즈 야금 전기로에 널리 적용 가능하며, 제련소의 에너지 절약 및 환경 업그레이드를 위한 표준 지원 장비입니다.

2. 주요 제품 유형 및 구조 분류

2.1 막벽 수냉로 커버(주류 표준 모델)

구조: 통합된 멤브레인 벽 냉각 채널을 형성하기 위해 조밀한 20# 보일러 강철 튜브로 용접되었습니다. 30~50mm 두께의 내마모성 내화 캐스터블 라이닝을 부어 불을 향한 표면에 용접한 앵커 못
레이아웃: 고온 저항 볼트로 연결된 중앙 전극 커버 모듈과 주변 가장자리 커버 모듈로 분할됩니다.
적합한 용광로: 12,500~63,000kVA 대형 및 중형 폐쇄형 수중 아크로, 산업용 실리콘 용광로
장점: 높은 구조 강도, 균일한 냉각 효과, 우수한 기밀성, 낮은 배가스 누출률, 노 본체와 동기화된 긴 수명
적용 분야: 연도 가스 회수 기능을 갖춘 높은 환경 표준 제련 작업장

2.2 박스탱크 수냉로 커버(소형로 모델)

구조: 각 탱크 본체 내부에 독립적인 미로 순환 수로가 있는 강판으로 용접된 밀봉된 냉각수 탱크
적합한 용해로: 6,300–16,500kVA 중소합금철, 탄화칼슘 용해로
장점: 낮은 제조 비용, 경량, 편리한 현장 분해 및 점검, 오래된 용광로에 대한 유연한 변형
적용분야 : 열부하가 낮은 개방형 및 반밀폐형 소용량 전기로

2.3 통합 지능형 수냉로 커버(고급 완전 밀폐형)

업그레이드 구성: 내장 온도 모니터링 센서, 수류 경보 인터페이스, 자동 압력 방출 밸브, 먼지 청소 맨홀, 예약된 샘플링 및 온도 측정 구멍
지원 시설: 일치하는 물 입구/출구 매니폴드, 방열 확장 탱크, 고온 밀봉 석면 패드
일치하는 용광로: 33,000~63,000kVA 초대형 완전 폐쇄형 용광로, 지능형 무인 제련 생산 라인
장점: 냉각수 온도 및 유량의 실시간 모니터링, 자동 과열 경보, 완벽한 연기 포집, 초저배출

3. 핵심 구조 및 작동 원리

전체 수냉식 퍼니스 커버 어셈블리는 냉각 모듈 본체, 순환 수로, 내화성 보호층, 예약된 공정 구멍 및 물 공급 및 배수 매니폴드 시스템의 5가지 주요 부품으로 구성됩니다.

수냉식 모듈 본체

열전도 및 내압성이 우수한 보일러 특수강을 채택하였습니다. 전체 분해 없이 손쉬운 운송, 설치 및 손상된 부품의 로컬 교체를 위한 분할 모듈식 설계.
폐쇄형 순환 수로

독립적인 분리된 흐름 채널 설계로 국부적인 사수 과열을 방지합니다. 냉각수는 내부를 지속적으로 순환하여 용광로 챔버에서 대량의 복사열을 제거하고 용광로 덮개 표면 온도를 안전한 범위 내로 안정화시킵니다.
내화 내마모성 라이닝층

앵커 못 + 캐스터블 복합 라이닝 구조는 고온 연기 및 용융 먼지의 직접 정련을 차단하고 강판 산화 소손을 방지하며 열 손실을 줄이고 서비스 주기를 연장합니다.
예약된 다기능 프로세스 구멍

사전 설정된 전극 관통 구멍, 공급 구멍, 연기 배출 구멍, 압력 완화 구멍, 맨홀 정밀 검사, 용광로 레이아웃에 따른 온도 측정 및 샘플링 구멍을 통해 모든 연속 제련 공정 요구 사항을 충족합니다.
물 입구 및 출구 매니폴드 시스템

유량 모니터링 및 넘침 방지 장치와 일치하는 통합 물 분배 헤더가 장착되어 있습니다. 모든 연결 파이프라인은 조인트에서 누수를 방지하기 위해 고온 저항 밀봉 플랜지를 채택합니다.

4. 핵심 제품 장점

4.1 매우 긴 서비스 수명, 정지 유지 관리 비용 절감

강제 수냉식은 기존 용광로 상단의 고온 연소 및 내화성 박리 문제를 방지합니다. 서비스 수명은 전체 용광로 사이클과 일치하므로 용광로 상단 수리 및 내화물 교체를 위한 빈번한 가동 중단을 제거하여 가동 중지 시간 손실 및 내화물 소비 비용을 크게 줄입니다.

4.2 우수한 밀봉 성능, 에너지 절약 및 환경 보호

고온 저항성 밀봉 패드를 사용한 모듈식 접합은 전체 용광로 밀봉을 실현하고 재활용 발전을 위한 고농도 CO 연소 가스를 효과적으로 수집하여 자원 활용도를 향상시킵니다. 연기 범람과 먼지 탈출을 줄여 초저배출 환경 보호 표준을 충족합니다.

4.3 상부로 장비의 포괄적인 보호

퍼니스 커버의 낮은 표면 온도는 높은 열복사를 차단하여 전극 홀더, 짧은 네트워크 수냉식 케이블, 공급 파이프 및 기타 주요 핵심 장비를 고온 노화 및 소진으로부터 효과적으로 보호하고 예비 부품 교체 빈도를 낮춥니다.

4.4 안정적인 용광로 상태 및 균형 있는 제련

효과적인 상부 단열재는 로 열 손실을 줄이고, 로 내부 온도장을 안정화하며, 용융 반응을 균일하게 하고, 합금 제품 구성의 변동을 감소시키며, 완제품 자격률을 향상시킵니다.

4.5 모듈식 설계, 쉬운 설치 및 개조

분할 모듈 구조는 컨테이너 운송 및 현장 호이스팅에 편리합니다. 맞춤형 크기, 구멍 레이아웃 및 냉각 흐름은 새로운 용광로 지지 및 기존 용광로의 에너지 절약 재구축을 위해 설계할 수 있으며 대규모 토목 개조가 필요하지 않습니다.

4.6 다중 보호를 통한 안전한 작동

온도 및 물 흐름 실시간 모니터링 모듈(옵션), 물 부족 또는 과열 발생 시 자동 경보; 내장된 압력 완화 구멍은 퍼니스 챔버의 과압 폭발을 방지하여 전반적인 작업장 운영 안전성을 크게 향상시킵니다.

5. 적용 산업 및 용광로 용량 범위

합금철 제련: 규소철, 규소망간, 페로니켈, 크롬철, 페로바나듐 침지 아크로
화학 제련: 공업용 실리콘, 탄화칼슘, 황인 용해로
비철야금 : 동슬래그, 알루미늄재, 납아연 폐쇄정련 전기로
용량 범위: 6,300kVA, 12,500kVA, 16,500kVA, 25,000kVA, 33,000kVA, 45,000kVA, 63,000kVA 전체 사양 야금로

6. 선택적 지원 구성

실시간 수온 및 유량 온라인 모니터링 경보 시스템
고온 저항 일체형 캐스터블 내마모성 라이닝
자동 압력 완화 안전 밸브 세트
필터가 포함된 통합형 급배수 매니폴드
방진정비 맨홀 및 급속개방 샘플링 도어
완벽한 고온 밀봉 패드 및 호이스팅 액세서리

7. 전체 수명주기 서비스 보증

맞춤형 비표준 설계: 로 직경, 전극 레이아웃 및 열 부하에 따라 모듈 분할, 구멍 레이아웃 및 냉각수 흐름 최적화
현장 기술 조사: 전문 엔지니어가 퍼니스에 가장 적합한 전체 솔루션을 제공합니다.
엄격한 공장 검사 : 납품 전 수압 누출 테스트, 열부하 시뮬레이션 테스트 및 용접 결함 감지
판매 후 지원: 전체 모듈 보증, 예비 모듈 장기 공급, 원격 기술 지도 및 전국 현장 설치 서비스
