수로 냉각 된 튜버 컴펜서터
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | Shaanxi Chengda |
| 인증 | ISO 9001 |
| 모델 번호 | 장비 처리 능력을 기준으로 협의 |
| 최소 주문 수량 | 1개 단위 |
| 가격 | The price will be negotiated based on the technical requirements and supply scope of Party A |
| 포장 세부 사항 | 당사자 A의 특정 요구 사항에 따라 논의 |
| 배달 시간 | 2개월 |
| 지불 조건 | L/C, T/T, 웨스턴 유니온 |
| 공급 능력 | 생산 공급망을 완성하고 적시에 공급하며 품질 표준을 충족합니다. |
제품 상세 정보
| 예비 부품 | 금형 온도 컨트롤러 | 무게 | 특정 부분에 따라 다름 |
|---|---|---|---|
| 등록 상표 | Howo | 키워드 | 두 개의 재료 비례 밸브 |
| 핵심 구성요소 | 모터 | 모터 브랜드 | 아메텍 |
| 저항 온도 | 250 ℃ | 단일 패키지 크기 | 25x20x5cm |
| 강조하다 | 수냉식 관형 보상기 예비 부품,수냉식 관형 보상기,산업용 수냉식 보상기 |
||
제품 설명

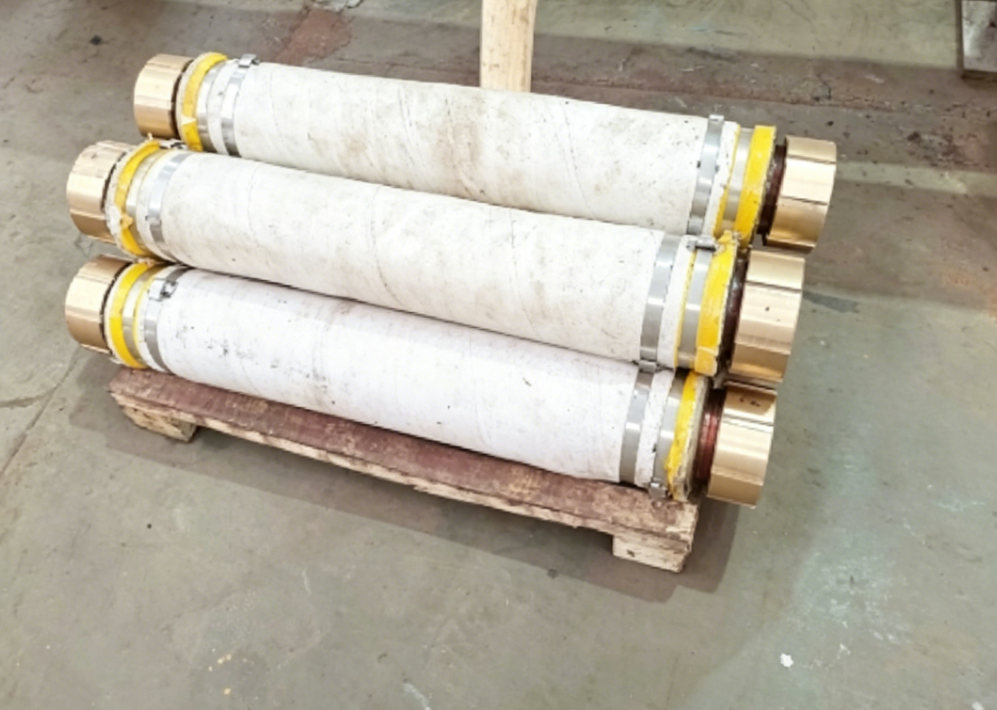

수냉식 관형 보상기
제품개요
수냉식 관형 보상기(전도도와 냉각을 통합한 야금 전기로 전용 수냉식 확장 조인트)는 수중 아크로, 전기 아크로 및 정련로의 짧은 네트 시스템에 대한 핵심 통합 전도성 및 냉각 피팅 역할을 합니다. 이는 고전류 전도, 순환 수 냉각, 다차원 변위 보상 및 진동 감쇠라는 네 가지 주요 기능을 결합하여 퍼니스 변압기의 2차 출구 동관과 짧은 네트의 전면 퍼니스 전도성 동관 사이에 설치됩니다.
이중층 관형 샌드위치 수냉식 구조를 채택하고 전도성 본체는 고순도 구리로 만들어졌습니다. 순환하는 냉각수는 용광로에서 대전류와 복사열로 인해 발생하는 줄열(Joule Heat)을 지속적으로 방출합니다. 한편, 열팽창 및 수축으로 인한 축방향 변위, 현장 설치로 인한 조립 오류, 제련 중 교번 전자기 진동을 흡수합니다. 이는 짧은 순 구리 튜브 및 변압기 구리 바의 응력 균열, 누수 및 전도성 소손을 방지하여 제련 시스템의 24시간 연속 안정적인 작동을 보장합니다. 고하중 금속 전기로 쇼트 네트에 없어서는 안될 안전 매칭 부품입니다.
구조적 구성
-
내부 도전성 튜브(주 도전층)전도성이 높고 저항이 낮은 이음매 없는 T2 고순도 구리 튜브는 전기로의 2차측에 초대형 작동 전류를 전달하고 냉각 매체와 직접 접촉합니다. 일체형 단조 플랜지 또는 테이퍼 슬리브 전도성 조인트는 은도금 접촉면이 있는 양쪽 끝 부분에 형성되어 접촉 저항을 줄이고 열 발생으로 인한 절제를 줄입니다.
-
수냉식 샌드위치 캐비티물 입구 및 출구 노즐이 장착된 내부 및 외부 튜브가 완전히 용접되어 형성된 밀봉된 물 순환 중간층입니다. 냉각수는 냉각 데드존 없이 전도성 동관 전체를 순환하여 로에서 발생하는 전도성 열과 복사열을 빠르게 제거합니다.
-
슬라이딩 확장 및 보상 메커니즘내부 튜브의 정밀하게 장착된 텔레스코픽 섹션은 자유로운 축 확장 및 수축을 허용하며 가이드 한계 낙하 방지 구조와 일치하여 극한 장력 하에서 찢어짐으로 인한 누수를 방지합니다. 이는 작은 방사형 및 각도 오프셋의 보상을 지원합니다.
-
절연 보호 외부 층고강도 고온 저항성 유리섬유 단열 외장으로 외부 금속 부품의 단락을 차단하고 열을 단열하며 화상을 방지하여 현장 화상 위험을 낮춥니다.
-
고정 및 밀봉 어셈블리내열성 고무 개스킷과 고강도 스테인레스 스틸 볼트는 장기간 고온 진동 작업 조건에서 누출 없이 플랜지 표면에 다층 밀봉을 달성합니다. 망원 보정 상태를 육안으로 확인할 수 있도록 신장 관찰 표시가 부착되어 있습니다.
핵심 기술 매개변수
일반 사양
| 매개변수 항목 | 표준 기술 색인 | 맞춤형 확장 범위 |
|---|---|---|
| 전도성 재료 | T2 고순도 구리 | 무산소동, 은도금동(고전류용 Heavy-Duty 모델) |
| 전도성 단면적 | 300~3200mm² | 최대 3500/4000mm²의 맞춤형 대형 섹션 |
| 적응 가능한 작동 전류 | 1000A~35000A | 최대. 수중 아크로 짧은 그물에 대해 50000A 지원 |
| 보상 모드 | 주로 축 보상, 사소한 방사형 및 각도 보상 | 맞춤형 양방향 텔레스코픽 모델 |
| 표준 보상 스트로크 | ±50mm, ±80mm, ±120mm | 최대. 요구에 따라 텔레스코픽 스트로크 ±150mm |
| 냉각수 회로 | 전지역 이중층 샌드위치 수냉식 | 두 가지 구조: 양면 물 입구/출구, 단일 입구 및 단일 출구 |
| 냉각수 압력 | 0.2~0.4MPa | 최대. 베어링 압력 0.6MPa |
| 입구 냉각수 온도 | 35℃ 이하 | 고온 작업 조건에 적합한 연화 순환수 |
| 주변 작동 온도 | -20℃~650℃ | 고온로 부근의 단열 강화 모델 |
| 연결 유형 | 플랜지 볼트 연결, 테이퍼 슬리브 클램프 연결 | 맞춤형 퀵 플러그인, 용접 플랜지 |
| 절연 내전압 | ≥3kV 전력 주파수 내전압 | 고전압 짧은 네트의 경우 5kV로 업그레이드 가능 |
| 표준 전체 길이 | 600/800/1000/1200mm | 400mm에서 2000mm까지 맞춤형 길이 |
| 적용 가능한 매체 | 연화된 순환 냉각수 | 순수한 물, 폐쇄회로 냉각수 |
핵심 성과 지표
- 접촉 저항: 0.03μΩ 이하(은도금 조인트의 경우 열 손실을 줄이기 위해 더 낮음)
- 냉각 효율: 단일 장치 열 방출 용량은 시간당 15~120kW로 과열 및 뜨거운 구리 몸체를 제거합니다.
- 내진동성: 연속 작업 시 접합부가 느슨해지거나 누수가 발생하지 않고 제련 중 교번 전자기 진동을 견딜 수 있습니다.
- 서비스 수명: 일반 연수 작업 조건에서 ≥5년, 정기적인 유지 관리를 통해 8년 이상 연장 가능
핵심 제품 장점(판촉적 판매 포인트)
1. 에너지 절약을 위한 통합 전도 및 수냉식
풀 커버리지 이중층 샌드위치 수냉식은 국부적인 고온 데드존을 제거하여 전체 짧은 네트 시스템의 온도 상승을 크게 낮추고 변압기 및 구리 바의 무효 전력 손실을 줄입니다. 일반 순동 플렉서블 커넥터와 비교하여 전력 소비를 8%~15% 줄이고 전도성 부품의 소손으로 인한 종료 오류를 방지합니다.
2. 장비 스트레스 제거를 위한 다차원 변위 보상
세 가지 주요 작업 조건 문제를 동시에 해결합니다.
① 고온 열팽창 및 저온 수축에 의해 유발되는 축방향 팽창 및 수축;
② 장비 설치 및 토목 토목 기초의 조립 편차;
③ 제련 과정에서 전자기력의 교번에 의해 발생하는 지속적인 진동.
변압기 및 도전성 동관의 용접부를 응력 손상으로부터 보호하고 유지보수 빈도를 대폭 절감합니다.
3. 고전류에 적합한 높은 전도도 및 저손실
충분한 전도성 단면을 갖는 일체형 이음매 없는 T2 구리. 양쪽 끝 플랜지의 은도금 표면은 매우 낮은 접촉 저항을 제공하며 큰 전류 하에서 온도 상승을 제어할 수 있습니다. 이는 규소철, 규소망간, 바나듐철, 황인 및 탄화칼슘을 위한 수중 아크로뿐만 아니라 고부하 조건의 제강 전기 아크로에도 적합합니다.
4. 장기간 누출 없는 작동을 위한 안정적인 씰링
샌드위치 캐비티에 대한 전체 용접 공정과 복합 다층 플랜지 씰링은 추위와 열의 교대 및 지속적인 진동에 저항하여 누수 및 물 떨어지는 숨겨진 위험을 제거합니다. 제한 장력 방지 구조는 최대 텔레스코픽 이동 시 캐비티가 찢어지는 것을 방지하여 연속 제련 중 누수로 인한 생산 중단을 방지합니다.
5. 컴팩트한 구조, 쉬운 설치 및 유지 관리
일체형 관형 디자인은 최소한의 공간을 차지하며 좁은 전면 퍼니스 짧은 네트 레이아웃에 적합합니다. 외부 수냉 호스가 필요하지 않습니다. 전기 및 수도 회로를 현장에서 동시에 연결할 수 있으며 플랜지 볼트를 제거하기만 하면 분해 및 조립이 완료됩니다. 보상기 전체 대신 마모된 밀봉 부품을 별도로 교체할 수 있으므로 운영 및 유지 관리 비용이 크게 절감됩니다.
6. 모든 유형의 야금로에 대한 전체 조건 맞춤화
소형 정련로부터 대규모 10,000kVA 수중 아크로에 이르기까지 다양한 용해로에 맞게 단면, 길이, 보상 스트로크, 물 입구/출구 레이아웃 및 플랜지 치수를 사용자 정의할 수 있습니다. 수냉식 케이블, 전도성 크로스 암 및 탭홀 오프너를 포함한 짧은 네트 액세서리 전체 세트를 함께 제공할 수 있습니다.
적용 가능한 산업 및 매칭 장비
- 철 합금 제련: 규소철, 규망간, 크롬철, 페로바나듐 및 페로니켈을 위한 수중 아크로의 짧은 순 시스템
- 탄화칼슘 및 황인: 대형 폐쇄형 수중 아크로의 2차 전도성 연결
- 제강: AC/DC 전기로 및 LF 레이들 정련로의 짧은 순 전도 냉각
- 비철 제련: 구리, 알루미늄, 납-아연 제련로 및 환원로의 고전류 전도성 시스템
- 어울리는 액세서리: 전기로 변압기, 수냉식 전도성 구리 튜브, 수냉식 케이블, 전도성 크로스 암 및 완전한 짧은 네트 피팅
제품 선택 지침
- 핵심 선택 매개변수: 퍼니스 변압기의 정격 2차 전류, 짧은 순 동관의 외경, 예약된 현장 설치 길이, 필요한 텔레스코픽 보상 스트로크, 냉각수 공급 압력
- 혹독한 작업 조건(전류>25000A)의 경우 열 발생을 줄이기 위해 은도금 플랜지와 확대된 수냉식 중간층을 갖춘 업그레이드된 모델을 선택하세요.
- 고온로 본체에 인접한 영역의 경우 고온 내성 유리섬유 단열 덮개가 두꺼워진 모델을 선택하세요.
- 물 경도가 높은 공장의 경우 보상기 내부 수로의 수명을 연장하기 위해 연수 순환 시스템을 권장합니다.
프로모션 헤드라인
- 수냉식 관형 보상기 | 야금 전기로 짧은 네트용 통합 전도성 및 냉각 신축 조인트
- 수중 아크로 및 전기 아크로용 고전류 수냉식 보상기, 특수 변위 및 진동 흡수 장치
- 이중층 샌드위치 수냉식 관형 보상기, 과열 방지를 위한 효율적인 냉각 및 누수에 대한 열팽창 보상
- 1000A에서 50000A까지 모든 산업용 제련 전기로와 호환되는 맞춤형 수냉식 관형 보상기
대외 무역에 대한 간략한 영어 소개 공식 웹사이트
수냉식 관형 보상기
수냉식 관형 보상기는 수중 아크로, 전기 아크로 및 정제로의 짧은 순 시스템을 위해 특별히 설계된 통합 전도성 및 냉각 피팅입니다. 로 변압기의 2차 동관과 로 전면의 도전성 동관 사이에 설치됩니다.
T2 고순도 구리를 도전체로 한 이중 관형 수냉식 샌드위치 구조를 채택하여 냉각수를 순환시켜 용광로에서 줄열과 복사 고온을 지속적으로 제거합니다. 열 팽창, 설치 편차 및 전자기 진동으로 인한 축 변위를 흡수하여 짧은 순 구리 튜브 및 변압기 구리 바의 응력 균열 및 소손을 방지합니다.
전도성 단면적, 보상 스트로크, 전체 길이 및 연결 모드를 사용자 정의할 수 있습니다. 합금철, 탄화칼슘, 제강 및 비철금속 제련로에 널리 적용됩니다. 대전류, 고온 등 가혹한 작업 조건에서도 안정적으로 작동하여 전력 소비와 유지 관리 비용을 절감합니다.
