산업용 쉐인시 첸다형 파이브러형 냉각용 오븐 커버

  • Shaanxi Chengda Type Tubular Water Cooling Furnace Cover for Industrial
  • Shaanxi Chengda Type Tubular Water Cooling Furnace Cover for Industrial
원래 장소 중국 산시
브랜드 이름 Shaanxi Chengda
인증 ISO9001
모델 번호 수냉로 커버
최소 주문 수량 1SET
가격 Price and specific model specifications can be agreed upon.
포장 세부 사항 당사자의 특정 요구 사항에 따라 논의하십시오
배달 시간 2~3개월
지불 조건 L/C,D/A,D/P,T/T,웨스턴 유니온,MoneyGram
공급 능력 완전한 생산 공급망, 정시 공급 및 품질 표준 충족
제품 상세 정보
브랜드 타이틀 ?? 시 첸다 애플리케이션 전기 활 오븐, 매장된 활 오븐
원산지 중국 산시성 공장 구성 새로운
강조하다

산업용 물 냉각 오븐 덮개

,

산업용 수로 냉각 오븐 덮개
메시지를 남겨주세요
제품 설명

새로운 타입의 튜브형 물 냉각 오븐 덮개


타입 전기 활 오븐의 튜브형 물 냉각 오븐 덮개

The전기 활 오븐 (EAF) 의 튜브형 물 냉각 오븐 덮개그것은 EAF 수 냉각 덮개의 특수 변형이며, 핵심 열 분비 구조로 특징입니다.정렬된 금속 파이프 (튜버 뭉치)이 설계는 열 교환 효율을 최적화하고 구조적 딱딱성을 높이고 유지보수를 단순화합니다.중~대형 EAF에 특히 적합합니다 (e예를 들어, 50-200t의 철강 제조 EAF, 고전력 철합 정제 EAF) 가 강렬한 활 방사선과 빈번한 열 충격에 노출됩니다.

1기본 설계 특징 및 작동 원칙

주요 설계 특성

패널 타입의 수냉 덮개와 비교하면, 튜브 구조는 EAF 운영 조건에 맞춘 독특한 장점을 제공합니다.
  • 튜버형 열 분비 원자: 커버의 내부 열 흡수층은톱니없는 철강 파이프 또는 스테인레스 스틸 파이프(평행, 나선형 또는 격자 패턴으로 배열됩니다.) 이 설계는 열 교환 면적을 증가시키고 패널 유형의 덮개보다 30%-50% 더 커집니다.집중된 활열으로 인한 지역 핫스팟을 피합니다..
  • 모듈형 튜브 펀들: 튜브는 제거 가능한 모듈형 뭉치로 그룹화됩니다 (예를 들어, 모듈당 3-5 개의 튜브). 개별 튜브가 손상되면 (예를 들어, 녹은 스프래치로 인해),해당 모듈만 교체해야 합니다. 유지보수 기간과 비용을 줄이세요.- 전체 패널을 패널 형태의 덮개로 교체합니다.
  • 강화된 프레임 통합: 튜브는 고강도 철기 프레임 (Q355B 또는 16Mn) 에 용접되거나 볼트되어 있습니다.열 확장으로 인한 변형에 저항하는 딱딱한 구조를 형성합니다..
  • 전극 구멍 에서 최적화 된 밀폐: 전극 구멍 주위의 튜브 구조는2층 튜브 링(냉각용 내부 파이프, 고온 가스켓 고정용 외부 파이프) 는 밀폐 성능을 향상시키고 이 고부식 영역에서 오븐 가스 누출을 방지합니다.

작동 원칙

그것은 닫힌 물 순환 원리를 따르지만 튜브 구조로 인해 열 전달 효율이 향상되었습니다.
  1. 낮은 온도 냉각 물 (30-40 ° C, 껍질을 피하기 위해 부드럽게 / 비분석) 은 헤더 파이프 (뚜?? 의 외부 프레임에 설치) 를 통해 각 튜브 뭉치에 분배됩니다.
  2. 물은 튜브를 통해 흐르고 고온 오븐 가스 (1600-2200°C) 와 활 방사선에서 열을 흡수합니다. 열 전달은 직접 튜브 벽을 통해 발생합니다.열전도 개선).
  3. 가열 된 물 (55-60 °C) 은 환원 헤더에 모여 열 교환기 / 냉각 타워로 온도를 낮추기 위해 보내지며 연속적인 회로를 형성하여 덮개로 다시 재활용됩니다.고효율의 열분산주기.

2주요 구성 요소에 대한 재료 선택

재료 선택은 EAF 특수한 도전 (고 온도, 산성 오븐 가스, 녹은 슬래그 침식) 에 견딜 수 있도록 결정적입니다. 아래 표는 핵심 부품에 대한 재료를 상세히 설명합니다.
구성 요소 기능 일반 재료 선택 된 이유
냉각 튜브 코어 열 교환 원자 - 탄소제철: 20* 톱니 없는 철 (Φ38 × 5mm, Φ57 × 6mm)

- 스테인리스 스틸: 316L (독성 조건, 예를 들어 페로 크롬 정제)		 20# 강철: 높은 열 전도성 (50.2 W/ ((m·K)), 비용 효율성; 316L: Cr-rich slag/SO2 오븐 가스로부터의 부식 저항성
헤더 파이프 냉각수를 배포/수집 20# 스틸 무선 파이프 (Φ108×8mm, Φ133×10mm) 고압 저항 (냉각 물 압력 0.8-1.0 MPa를 견딜 수 있습니다), 튜브에 쉽게 용접
커버 프레임 지원 튜브 뭉치, 올리는 메커니즘 연결 Q355B 낮은 합금 강철 (14-18mm 두께) 높은 팽창 강도 (≥345 MPa), 열 피로에 대한 좋은 저항력 (반복된 가열/냉각으로 인한 변형을 피합니다)
전극 구멍 장갑 전자 구멍 주변 튜브를 마모로부터 보호 열에 내성이 있는 합금강 (H13) 또는 310S 스테인레스 스틸 H13: 전극의 움직임으로 인한 가열에 저항한다. 310S: 1200°C+ 지역 온도에 저항한다.
밀폐 가스켓 오븐 가스 누출을 방지 고온 그래피트 포장 (1000°C) + 세라믹 섬유 밀착 그래피트: 열 확장 하에서 좋은 밀폐 성능; 세라믹 섬유: 프레임 변형을 보상

3주요 기술 매개 변수 (100t 강철 제조 EAF의 전형)

매개 변수는 EAF 용량, 전력 및 녹화 과정 (예를 들어, 초고력 (UHP) 철강 제조, 철합 정제) 에 따라 사용자 정의됩니다.아래는 100t UHP EAF에 대한 대표적인 사양입니다.:
매개 변수 범주 특정 지표 전형적 인 가치 들
튜버 구조 튜브 재료 및 사양

튜브 배열

튜브 펀들 수

열 교환 부위		 20# 스틸, Φ57×6mm

격자 패턴 (격차 180mm)

6개의 뭉치 (5개의 튜브/뭉치)

12~15m2
냉각 시스템 입수 물 온도

출구 물 온도

물 압력

전체 수류량		 ≤40°C

≤60°C

0.6-0.8 MPa

140~160m3/h
운영 성능 최대 견딜 수 있는 온도 (튜브 내부벽)

열 분산 계수

오븐 가스 누출률

사용 기간		 2200°C

≤100W/m2·K

≤0.05%

3~5년
기계적 매개 변수 커버 무게

리프팅 속도

잠금 압력

최대 기울기 각도 (EAF 포함)		 10-12 톤

10.0-1.2m/min

0.15-0.2 MPa

±15°

4응용 장점 및 적절한 EAF 시나리오

주요 응용 장점

패널형 물 냉각 덮개와 전통적인 불투명 덮개와 비교하면, 튜브 형태의 설계는 EAF 운영에 대한 목표적 이점을 제공합니다.
  1. 더 높은 열 교환 효율성: 튜브 표면 면적 증가로 출구 물 온도가 5-10°C 감소 (판형 덮개에 비해), 냉각 시스템 부하를 낮추고 에너지를 절약합니다.
  2. 더 강한 열 충격 저항성: 튜브는 딱딱한 패널보다 더 유연합니다.크래킹 없이 열 확장/축축을 흡수하는 것 (ECF의 경우 매우 중요합니다.).
  3. 낮은 유지보수 비용: 모듈형 튜브 팩은 부분 교체 (전체 커버 교체의 10-20%의 비용) 및 더 빠른 수리 (1-2 시간 대 패널 유형의 커버에 대한 8-12 시간) 을 허용합니다.
  4. 큰 EAF에 더 잘 적응 할 수 있습니다.: 단단한 튜브 모양의 프레임 구조는 200t EAF에 대한 5-6m 지름의 커버 크기를 변형없이 지원합니다. 패널 유형의 커버가 달성하기는 어렵습니다.

적절한 EAF 시나리오

그것은 높은 열 강도와 빈번한 운영 조정과 함께 EAF에서 가장 효과적입니다:
  • 우트라 하이 파워 (UHP) 철강 제조 EAF (50-200t): 강렬한 활 열 (2000-2200°C) 을 처리하고 폐기물 충전을 위해 자주 덮개를 들어 올립니다. 좋은 밀폐로 인해 CO 회수율 ≥98%
  • 고전력 철합 정제 EAF (예를 들어, 저탄소 철록롬, 철실리콘): 크롬/만간이 풍부한 슬라그 (316L 튜브) 의 부식에 저항하며 안정적인 온도 조절을 통해 합금 손실을 줄입니다.
  • 중간 크기의 비철화 용조 EAF (예를 들어, 구리/니켈 합금): 모듈형 설계는 빈번한 슬래그 청소를 통해 녹화 과정에서 유지보수를 단순화합니다.

5매일 유지보수 및 오류 예방

서비스 수명을 극대화하고 안전 위험을 피하기 위해 (예를 들어, 파이프 파열로 인해 오븐에 물이 누출되는 경우) 엄격한 유지 보수가 필요합니다.

일상 유지보수 (시프트당)

  1. 튜브 및 헤더 검사: 압력 측정기를 사용하여 파이프 관절 및 헤더에서 물 누출 여부를 확인합니다. 압력 하락 ≥0.05 MPa는 잠재적인 누출을 나타냅니다.
  2. 온도 모니터링: 적외선 온도계를 사용하여 튜브 표면을 스캔하십시오. 지역 온도 > 100°C는 튜브 막힘을 시사합니다 (피각화 또는 슬래그 접착으로 인해).
  3. 전극 구멍 밀폐 검사: 그래피트 포장을 마모 여부를 검사하고, 오븐 가스 누출 (CO 탐지기로 검출) 이 0.05%를 초과하는 경우 교체합니다.
  4. 리프팅 메커니즘 기름: 커버 이동 도중 꽉 막히는 것을 방지하기 위해 힌지와 수압 실린더에 고온 몰리브덴 디섬피드 지방을 적용합니다.

일반적인 문제 들 과 해결 방법

결함 현상 가능한 원인 해결책
튜브 막힘 (지역 과열) 튜브 내부의 스케일링 (고운 물) 또는 슬래그 접착 1. 8-10%의 염화수산으로 튜브를 씻어 내십시오 (피각 제거); 2. 고압 물 제트를 사용하여 슬라그를 제거하십시오.
파이프 관절에서 물 누출 용접 피로 (열 확장) 또는 느슨한 볼트 1. 오븐을 중지 하 고 물을 배수 하 고 누출 된 관절을 다시 용접 하 고; 2. 토크 래인치 로 볼트를 단단히.
전극 구멍 가스 누출 마비된 그래피트 포장 또는 수갑 변형 12. 변형 된 H13 수갑을 곧게 하거나 교체 한다.
헤더 파이프 부식 냉각 물 pH 불균형 (너무 산성/알칼리성) 1. 물의 pH 를 검사 합니다 (7.5-8.5); 2. 부식 억제 물질 을 첨가 합니다. 3. 심하게 부식 된 헤더 를 교체 합니다.

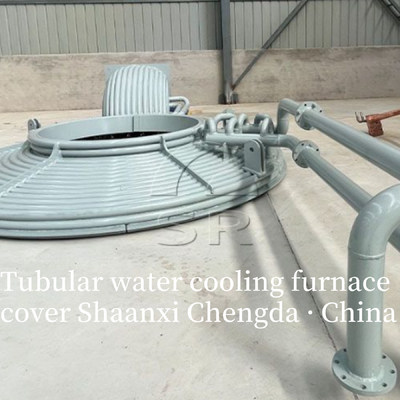

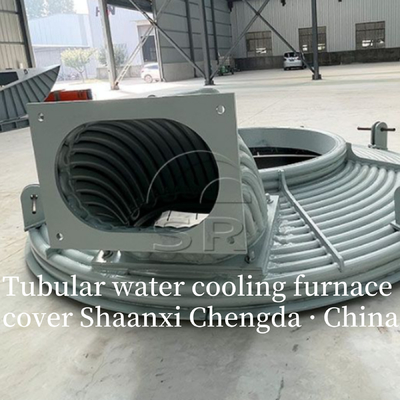

  오븐 덮개의 물 냉각 구조는 밀게 배치 된 수 많은 매듭없는 파이프로 구성됩니다.

각 철 파이프 는 둥글다. 이 구조물 의 물 냉각 된 오븐 덮개 는 누출 이 쉽지 않고 유지 보수 가 쉽다.


전기 활 오븐의 물 냉각 오븐 덮개는 튜브 프레임 물 냉각 오븐 덮개를 채택하고, 물 냉각 덮개는 쉽게 교체 및 운송을 위해 두 반으로 설계되었습니다.

물 냉각 오븐 덮개는 튜브 모양의 프레임, 왼쪽 덮개 반에 물 냉각 가속기, 오른쪽 덮개 반에 물 냉각 가속기, 석회 충전 장치,그리고 중앙 소동기 덮개에 있는 물 냉각 지원 반지튜브 프레임은 매듭없는 철강 파이프로 이루어져 있으며, 이는 구조 부품의 강도 요구 사항뿐만 아니라 주요 입수 및 반환 물 파이프로 사용됩니다.주요 입수 및 반환 파이프를 통해 모든 냉각 물 회로를 연결왼쪽과 오른쪽 반 물 냉각 블록은 볼트로 프레임에 연결되어 있습니다.그리고 물이 냉각 빠른 앞뒤와 반환 물 두 반 물 냉각 블록을 냉각하기 위해 지부 철강 파이프로 주요 입수 및 반환 물 파이프에 연결되어 있습니다.


석회료 충전 장치는 오븐의 물 냉각 덮개에 설치됩니다. 장치는 수신 하퍼, 스파우트 등으로 구성됩니다.낙하의 하부 부분은 물 냉각 구조로 설계되었습니다석고 가스가 첨가되지 않을 경우, 방광 밸브는 석고 충전 장치에서 연소 가스가 넘어가지 않도록 닫습니다.

중앙 작은 오븐 덮개의 물 냉각 지원 고리는 뒤집어진 피침 구조로 만들어졌으며 물 냉각도 채택됩니다.물 입수 및 반환 파이프는 주요 물 입수 및 반환 파이프에 연결되어 있습니다.


수로 냉각된 파이브형 오븐 덮개 부분 평면 도표:


산업용 쉐인시 첸다형 파이브러형 냉각용 오븐 커버 0
