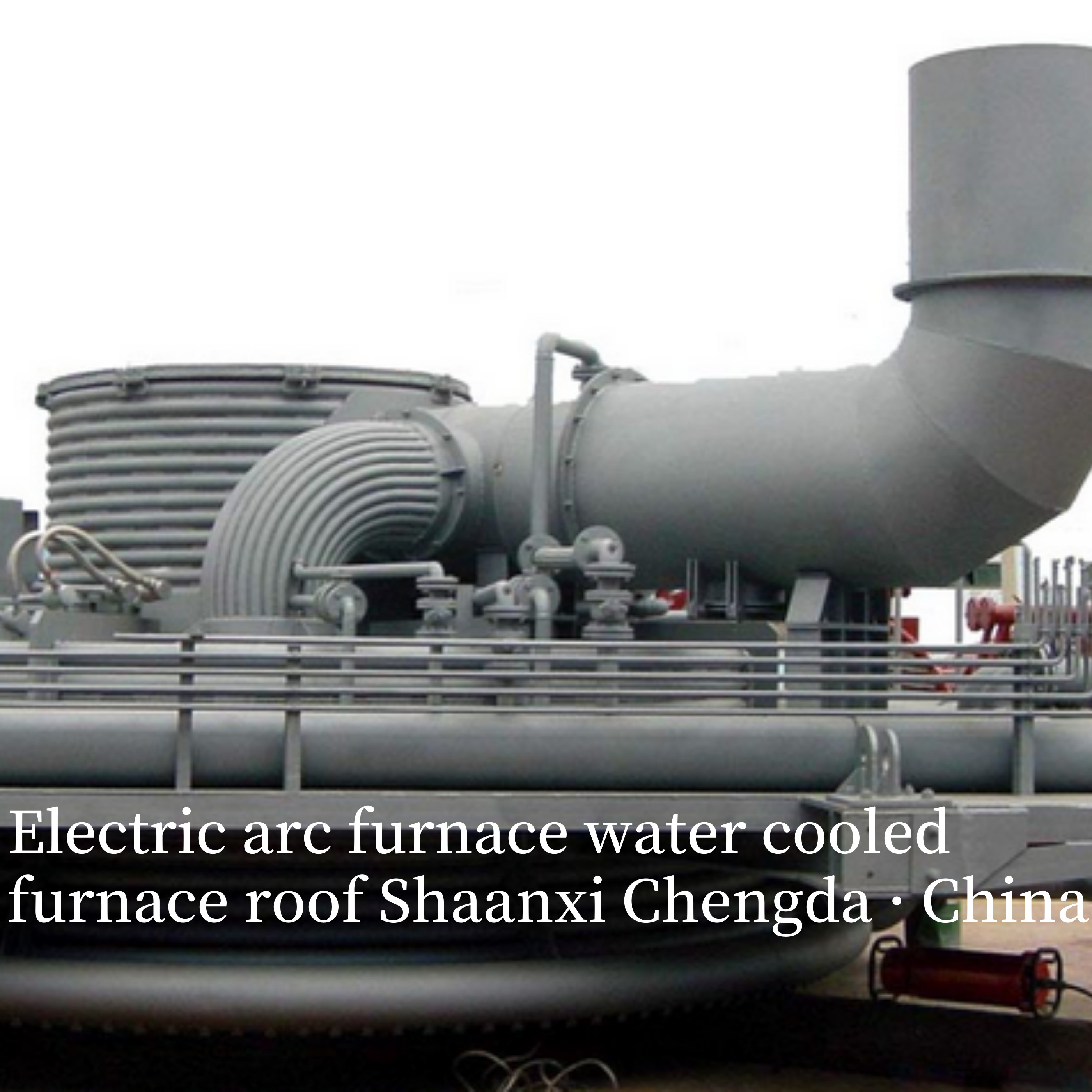

전기로 수냉 덮개 (고급 냉각 시스템 포함)

  • Electric Arc Furnace Water Cooled Cover with Advanced Cooling System
  • Electric Arc Furnace Water Cooled Cover with Advanced Cooling System
원래 장소 중국 산시
브랜드 이름 Shaanxi Chengda
인증 ISO9001
모델 번호 물 냉각 오븐 지붕
최소 주문 수량 1SET
가격 The price will be negotiated based on the technical requirements and supply scope of Party A
포장 세부 사항 당사자의 특정 요구 사항에 따라 논의하십시오
배달 시간 2 개월
지불 조건 L/C,D/A,D/P,T/T,웨스턴 유니온,MoneyGram
공급 능력 완전한 생산 공급망, 정시 공급 및 품질 표준 충족
제품 상세 정보
강조하다

전기 활 오븐 지붕

,

전기 활 오븐 물 냉각 지붕

,

첨단 냉각 시스템 물 냉각 지붕
메시지를 남겨주세요
제품 설명

전기 활 오븐 물 냉각 오븐 지붕



전기 활 오븐 물 냉각 덮개

전기 활 오븐 (EAF) 의 수냉 덮개는 철합 정제, 철강 정제, 철강 정제 등에 널리 사용되는 전기 활 오븐의 열 보호 및 공정 제어 구성 요소입니다.그리고 비철금속의 녹화기존의 불탄 벽돌 덮개를닫힌 물 순환 구조오븐 윗부분을 밀폐하고 고온 활 방사선을 격리하고 오븐 가스를 관리합니다. 이 구성 요소는 EAF의 에너지 효율성과 안전성 및 환경 성능에 직접 영향을 미칩니다.현대적인 고효율 EAF 운영에 필수적인.

1핵심 기능 및 작업 원칙

핵심 기능

일반 산업용 오븐 덮개와 달리, EAF 수냉 덮개는 극한 조건 (고도 활기 온도, 녹은 스프래치 및 부식적인 오븐 가스) 에 견딜 수 있도록 설계되었습니다.네 가지 주요 기능으로:
  • 고온 보호: 1600~2200°C의 아크 방사선과 녹은 강철/슬러 스프래치로부터 직접 닦는 것을 견디며, EAF의 강철 껍질의 변형이나 소모를 방지하고 오븐 몸체의 서비스 수명을 연장합니다.
  • 오븐 가스 밀폐 및 복구: 현대 폐쇄 EAF의 경우 (예를 들어, 철강공업의 초고력 EAF), 그것은 CO가 풍부한 오븐 가스를 수집하기 위해 오븐 몸체와 함께 공기 밀폐 공간을 형성합니다.이 가스는 연료로 재사용 (에너지 소비를 줄이는) 또는 배출 기준을 충족하도록 처리됩니다.독성 가스 누출을 피합니다.
  • 열 손실 감소: 물 냉각 구조는 상위 열 분산을 최소화합니다. 전통적인 불탄소 덮개와 비교하면 35%~55%의 열 손실을 줄입니다.EAF의 열효율을 높이고 전기 소비를 줄이세요 (일반적으로 30~60kWh/톤의 강철).
  • 운영 유연성: 구조적 안정성을 유지하면서 유지 보수 또는 프로세스 전환에 대한 정지 시간을 줄이는 동안 빈번한 열 / 닫기를 지원합니다.

작동 원칙

그 원칙에 따라 작동합니다.냉각수 순환을 통한 지속적인 열 전달, 커버가 극심한 오븐 조건에서도 안전한 온도 범위 (외벽 ≤80°C) 내에 유지되도록 보장합니다.
  1. 커버의 내부 구조 (공허한 패널 또는 내장 된 코일) 는 외부 폐쇄 냉각 시스템 (물 펌프, 열 교환기 및 팽창 탱크 포함) 에 연결되어 있습니다.
  2. 낮은 온도 냉각수 (30-40°C, 일반적으로 껍질이 껍질이 나지 않도록 부드럽거나 탈 미네랄화) 를 덮개 내부 채널에 펌프합니다.
  3. 오븐에서 나오는 고온 열 (우주 방사선, 뜨거운 오븐 가스) 은 덮개 내부 벽에 흡수되어 흐르는 냉각 물에 전달됩니다.
  4. 가열된 물 (50-60°C) 이 덮개에서 흘러나오고 열 교환기 (또는 냉각 타워) 로 냉각되고 연속적이고 에너지 효율적인 열 분산 주기를 형성하여 덮개로 다시 재활용됩니다.

2구조 설계 및 재료 선택

EAF 물 냉각 덮개는 모듈형, 고 강도 설계가 특징이며 열 저항, 부식 저항 및 기계적 안정성을 균형을 맞추기 위해 선택 된 재료가 있습니다.
구조적 요소 기능 전형적 인 재료 디자인 고려 사항
커버 바디 프레임 전체 구조를 지원, 리프팅 메커니즘에 연결 Q355B 낮은 합금 강철 (고한 견고성, 잘 용접성) 또는 16Mn 강철 12~16mm까지 두께가 커져 들어올림/물쇠화 시 기계적 스트레스에 견딜 수 있습니다.
물 냉각 패널/코일 코어 열 흡수 부분, 커버의 내부/외부 층을 형성 - 내부층: 316L 스테인레스 스틸 (산화 된 오븐 가스, 예를 들어 SO2의 부식에 저항)

- 외층: 탄소 강철 (저온 환경의 비용 효율)		 패널: 8-12mm 두께, 내부 채널 사이 150-200mm 간격으로 뜨거운 지점을 피합니다.

코일: Φ38-57mm 매듭없는 철강 파이프 (20# 철강)
전극 구멍 및 밀폐 그래피트 전극을 장착하고 가스 누출을 방지합니다. 고온 그래피트 포장 + 스테인레스 스틸 압력 고리 구멍은 마모에 저항하는 수갑으로 덮여 있으며 (전극 마찰에 저항하기 위해) 전극 지름 변화에 따라 조정 가능한 밀폐가 있습니다.
승강기/ 잠금기 커버 열기/닫기, 밀폐 압력을 보장합니다 합금강 힌지 + 수압 실린더 (또는 공기동력) 오차 정렬을 방지하기 위해 위치 센서가 장착되어 있으며, 공기 밀착을 보장하기 위해 잠금 힘 ≥0.1 MPa
물 입구/출구 관절 외부 냉각 시스템에 연결 304 스테인레스 스틸 급결합물 (오 링 밀폐로 누출 방지) 정지 중 물 역류를 방지하기 위해 차단 밸브로 설계
열 절연층 외부 열 손실 (외벽) 을 줄입니다. 세라믹 섬유 담요 (100-150mm 두께, 800°C에 견딜 수 있다) 리프팅 구성 요소를 보호하고 운영자의 안전을 향상시키기 위해 외부 프레임에 적용됩니다.

3주요 기술 매개 변수

매개 변수는 EAF의 용량 (예: 50t, 100t, 200t 철강 제조 EAF) 및 공정 요구 사항 (예: 초고 전력, 저탄소 철강 생산) 에 따라 사용자 정의됩니다. 핵심 매개 변수는 다음을 포함합니다.
매개 변수 범주 특정 지표 철강공업 100t EAF의 전형적 값
냉각수 시스템 입수 온도

출구 온도

물 압력

수류량		 ≤40°C

≤60°C

0.5-0.7 MPa

120~150m3/h
구조적 성능 최대 견딜 수 있는 온도 (내벽)

열 분산 계수

밀폐 누출률		 2200°C

≤ 120W/m2·K

≤0.05% (오븐 가스)
운영 매개 변수 리프팅 속도

잠금 압력

사용 기간		 00.8-1.2m/min

0.12-0.15 MPa

3~5년
차원 매개 변수 직경 (순환형 EAF용)

무게

전극 구멍 지름		 40.5-5.5m

8~12톤

Φ400-600mm

4응용 시나리오 및 성능 장점

그것은 다양한 EAF 유형에서 널리 사용되며, 다른 용조 목적에 맞춘 디자인을 가지고 있습니다.
EAF 신청 유형 사용자 정의 디자인 기능 성능 장점
철강공업 EAF(ultra-high power, UHP) 큰 물 흐름 속도 (대 활 열 처리), 강화 된 전극 밀폐 (CO 회수) 철강공업에서 전기 소비를 40-60 kWh/톤 감소시킵니다. 오븐 가스 수집율 ≥98%
철합 정제 EAF(예: 저탄소 페로크롬) 부식 저항성 내부 패널 (크롬이 풍부한 슬래그에 저항하기 위해), 컴팩트한 구조 표면 수명을 4-5 년까지 연장합니다. 정제 과정에서 크롬 손실을 1-2% 감소시킵니다.
비철금융 EAF(예를 들어, 구리 합금 용조) 열 저항성 합금 패널 (2000°C 이상 견딜 수 있는), 안쪽 표면 청소가 쉬운 커버 재료에서 합금 오염을 방지; 유지 보수를 단순화
전통적인 불탄 벽돌 덮개와 비교했을 때 그 장점은 중요합니다.
성능 측정기 물 냉각 덮개 전통 불소연기 덮개
봉사 생활 3~5년 1~3개월 (더 자주 교체해야 합니다)
열 손실 35~55% 감소 높은 (총 열 손실의 20-30%)
유지보수 주파수 연 2~3회 1~2번/달
오븐 가스 밀폐 누출률 ≤0.05% 약 (유출률 ≥5%)

5매일 유지보수 및 오류 처리

안전하고 안정적인 작동을 보장하기 위해 엄격한 매일 유지 보수 및 신속한 오류 해결이 필요합니다.

일일 유지보수 (시프트당)

  1. 냉각 시스템 검사: 물 입구/출구 온도, 압력 및 흐름 속도를 모니터링합니다. 출구 온도가 60°C를 초과하거나 압력이 ≥0.1 MPa로 떨어지면 파이프 막힘이나 누출 여부를 검사하기 위해 오븐을 중지하십시오.
  2. 봉인 검사: 가스 탐지기를 사용하여 전자장 구멍 및 덮개 가장자리에서 가스 누출 여부를 확인합니다. 누출 여부를 감지하면 노후화된 그래피트 포장 또는 밀착제를 교체하십시오.
  3. 구조물 검사: 적외선 온도계를 사용하여 커버 보드를 스캔하십시오. 100 °C를 초과하는 지역 온도는 파이프 막힘 또는 물 부족을 나타냅니다.
  4. 리프팅 메커니즘 검사: 수압 실린더와 힌지 가유를 검사합니다. 오차 조정을 피하기 위해 위치 센서가 정상적으로 작동하는지 확인하십시오.

일반적인 문제 들 과 해결 방법

결함 현상 가능한 원인 해결책
지역 과열 (≥100°C) 물 파이프 막힘 (피질 또는 슬래그 축적) 1. 오븐을 멈추고 파이프를 5~8%의 염화산으로 씻어 내십시오. 2. 심각하게 막힌 파이프를 교체하십시오.
전극 구멍에서 가스의 누출 마른 그래피트 포장, 느슨한 압력 고리 1압력 고리를 단단히; 2. 고온 그래피트 재료로 포장 교체.
냉각 물 압력 감소 파이프 파열 (고온 피로) 또는 관절 느슨함 12. 찢어진 파이프를 용접하거나 결함 된 관절을 교체하십시오.
리프팅 메커니즘 막힘 힌지 마모, 불충분한 윤활 1. 힌지를 깨끗이하고 고온 윤활유 (예를 들어, 몰리브덴 디섬피드) 를 적용합니다.


전기 활 오븐의 오븐 덮개 구조는 많은 종류가 있으며, 전기 활 오븐의 다른 힘에 따라 선택할 수 있습니다.

1벽돌형 오븐 덮개

2상자형 물 냉각 오븐 덮개

3튜브형 물 냉각 오븐 덮개

4. 원자화전기 덮개
그 중 벽돌형 오븐 커버는 일반 전력 활 오븐에 적합합니다.
상자 유형 물 냉각 오븐 덮개는 고 전력 활 오븐에 적합합니다.
튜브 유형의 수로 냉각 된 오븐 커버는 주로 초고 전력 전기 활 오븐에서 사용되며, 원자화 오븐 커버는 광범위한 응용 범위를 가지고 있으며 기본적으로 전력으로 제한되지 않습니다.
초고 전력 DC 전기 활 오븐의 설계에서, 좋은 냉각 효과를 가진 파이프 타입 물 냉각 오븐 덮개와 가장 널리 사용되는 것이 선택됩니다.

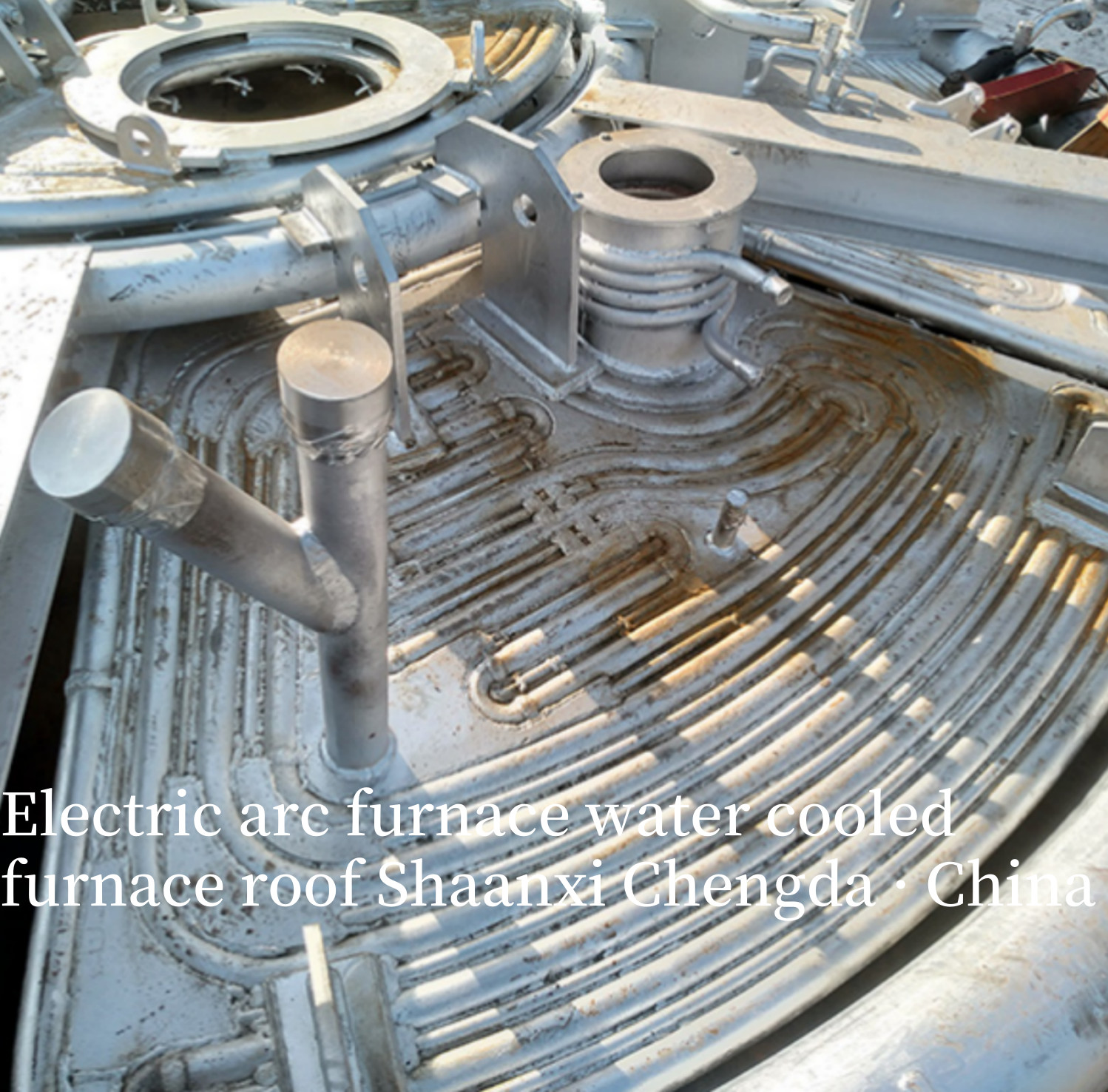

물 냉각 오븐 덮개 구조 도표:
