| 원래 장소 | 중국 산시성 |
|---|---|
| 브랜드 이름 | Shaanxi Chengda |
| 인증 | ISO 9001:2015 |
| 모델 번호 | CD-DCAF-3000 |
| 최소 주문 수량 | 1세트 |
| 가격 | Negotiable, quoted by treatment capacity and process scope |
| 포장 세부 사항 | 항해에 적합한 수출 포장: 강화 강철 프레임에 고정된 용광로 쉘, 방수 상자에 담긴 흑연 전극 및 내화물, 합판 케이스에 진공 포장된 전기 캐비닛, 전체 컨테이너 또는 대량 배송 |
| 배달 시간 | 2~3개월 |
| 지불 조건 | T/T, 보자마자 L/C, D/P, 서부 동맹 |
| 공급 능력 | 연간 12 세트 |
제품 상세 정보
| 장비 유형 | 마그네슘 슬래그용 DC 전기로 | 정격 용량 | 3000KVA |
|---|---|---|---|
| 입력 전압 | 10 kV | DC 동작 전압 | 120-380V 조절 가능 |
| 녹는점 | 1500-1650C | 처리능력 | 3-5 t/h |
| 전력 소비 | 550-700kWh/t 슬래그 | 흑연 전극 직경 | 200-300mm |
| 용광로 쉘 내경 | 3000-3600mm | 전극 제어 | PLC 가변 주파수, 전류 및 전압 이중 폐쇄 루프 |
| 역률 | 보상 없이 0.90 이상 | 냉각수 소비 | 80-120m3/h |
| 집진 | 폐쇄형 후드, 침전 챔버, 백 필터, 방출량 10mg/m3 미만 | 제어 시스템 | HMI가 있는 PLC, 원격 진단 |
| 보증 | 핵심 구성 요소에 대해 12개월 | ||
| 강조하다 | 마그네슘 슬래그 DC 아크로,3000kVA 슬래그 재활용 장비,유해 슬래그 용해 처리 |
||
제품 설명

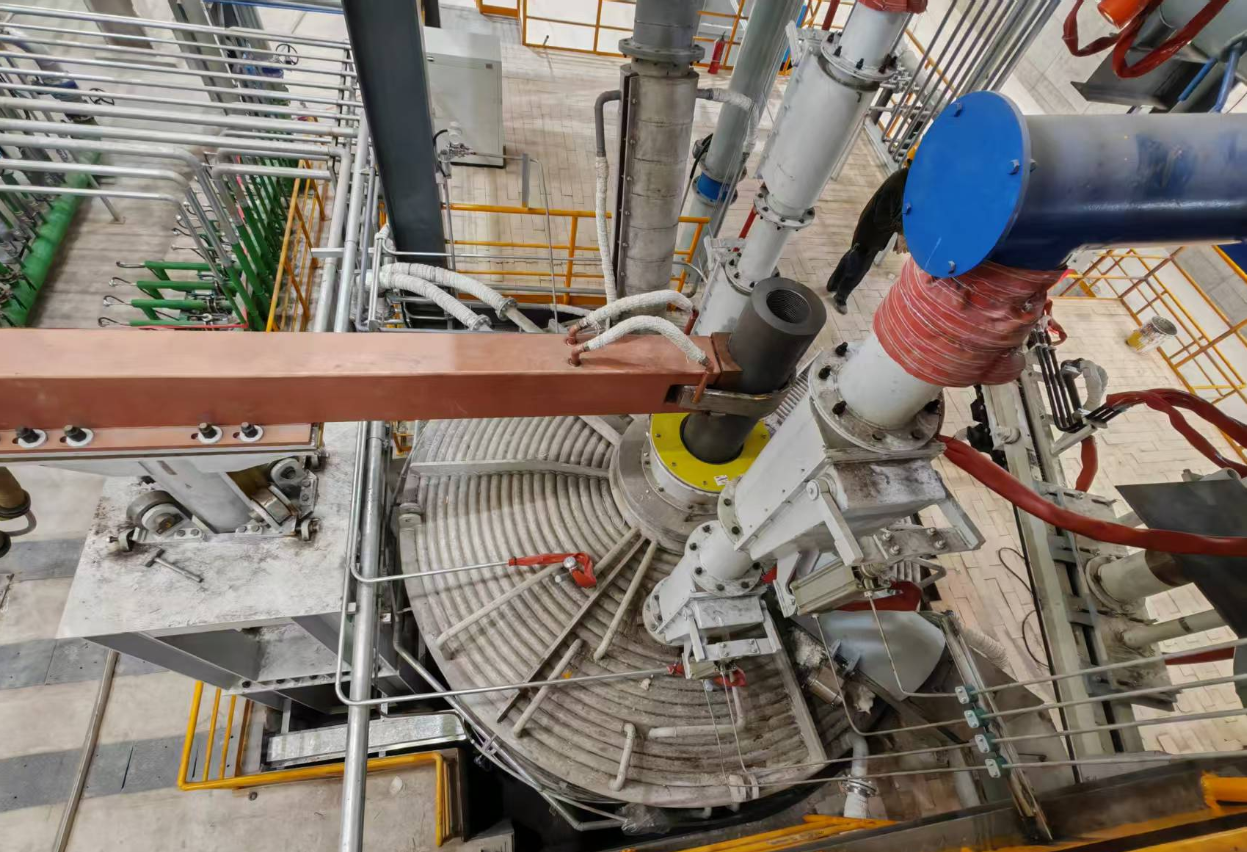

마그네슘 슬래그 DC 전극 아크 용광로 3000kVA
이 용광로는 Pidgeon 공정 및 유사한 열 환원 경로에서 발생하는 마그네슘 환원 슬래그를 위한 전용 DC 아크 용융 장치입니다. 마그네슘 슬래그는 미세하고 알칼리성이 높으며 잔류 금속 마그네슘과 미반응 페로실리콘을 포함하고 있어 기존 AC 용광로에서 취급하기 어렵습니다. 3000kVA DC 아크 설계는 집중되고 안정적인 아크를 제공하여, 슬래그를 쌓아두는 대신 하나의 폐쇄 시스템에서 용융 및 환원합니다.
DC 아크 기술이 마그네슘 슬래그에 적합한 이유
- 집중된 아크 열: DC 아크는 안정적이고 집중되어 있으며, 마그네슘 슬래그가 용융되기 전에 전도성이 낮음에도 불구하고 1500-1650°C에 빠르게 도달합니다.
- 이중 폐쇄 루프 전극 제어: 전극 리프트는 PLC 가변 주파수 제어와 실시간 전류 및 전압 피드백으로 구동되어 슬래그 조성이 변해도 아크 길이를 일정하게 유지합니다.
- 높은 자연 역률: 보상 뱅크 없이 0.90 이상으로, 공장 수준에서 무효 전력 페널티를 줄입니다.
- 낮은 전극 소비량: 흑연 전극 소비량은 유사한 AC 용광로보다 30%-50% 낮으며, 플리커, 소음 및 고조파 왜곡이 현저히 감소합니다.
- 다중 전극 전원 공급 장치: 비전도성 및 부분적으로 용융된 충전물도 안정적으로 용융할 수 있어 AC 작동의 일반적인 브리징 및 데드 존을 피할 수 있습니다.
공정 흐름
- 마그네슘 슬래그는 분쇄, 스크리닝되고 소량의 플럭스와 환원제와 함께 배치 스테이션에서 혼합됩니다.
- 자동 공급은 먼지 억제 기능이 있는 밀폐된 충전 포트를 통해 혼합물을 용광로로 전달합니다.
- DC 아크는 충전물을 유체 풀로 용융시키고; 금속 및 합금상은 바닥으로 가라앉고 산화된 슬래그는 떠오릅니다.
- 금속은 잉곳 주조 또는 과립화를 위해 하부 탭 구멍을 통해 탭핑되고; 슬래그는 유리화, 냉각 및 다운스트림 사용을 위해 슬래그 노치를 통해 앞으로 탭핑됩니다.
- 배출 가스는 집진실 및 백 필터로 들어가며, 배출량은 10mg/m3 미만으로 유지됩니다.
기술 매개변수
| 항목 | 데이터 |
|---|---|
| 정격 용량 | 3000 kVA |
| 입력 전압 | 10 kV |
| DC 작동 전압 | 120-380 V 조정 가능 |
| 용융 온도 | 1500-1650°C |
| 처리 용량 | 3-5 t/h |
| 전력 소비량 | 550-700 kWh/t 슬래그 |
| 흑연 전극 직경 | 200-300 mm |
| 용광로 쉘 내부 직경 | 3000-3600 mm |
| 냉각수 소비량 | 80-120 m3/h |
| 용광로 라이닝 | 고 알루미나 내화 벽돌 및 코런덤 멀라이트 캐스터블 핫 페이스 |
| 제어 시스템 | PLC 및 HMI, 원격 진단, 데이터 로깅 |
공급 범위
변압기 및 정류기 캐비닛, 수냉식 쉘이 있는 DC 아크 용광로 본체, 전극 컬럼 및 리프팅 메커니즘, 밀폐형 충전 시스템, 슬래그 및 금속 탭 어셈블리, 순환 수냉 스테이션, 유압 스테이션, 먼지 제거 트레인, PLC 자동화 캐비닛, 시운전 및 작업자 교육.
서비스
고객 슬래그 샘플에 대한 공정 테스트 작업, 일반 배치 및 기초 도면, 설치 감독, 냉간 및 열간 시운전, 핵심 부품에 대한 12개월 보증, 용광로 제어 네트워크를 통한 원격 지원.
응용 분야
마그네슘 공장 슬래그 활용, 마그네슘 환원 슬래그 금속 회수, 규산 칼슘 기반 2차 재료 생산, 마그네슘 슬래그와 제강 슬래그 또는 비산회 재처리.
슬래그 조성과 일일 톤수를 알려주시면 귀하의 공장에 맞는 변압기, 전극 직경 및 냉각 용량을 설계해 드리겠습니다.
