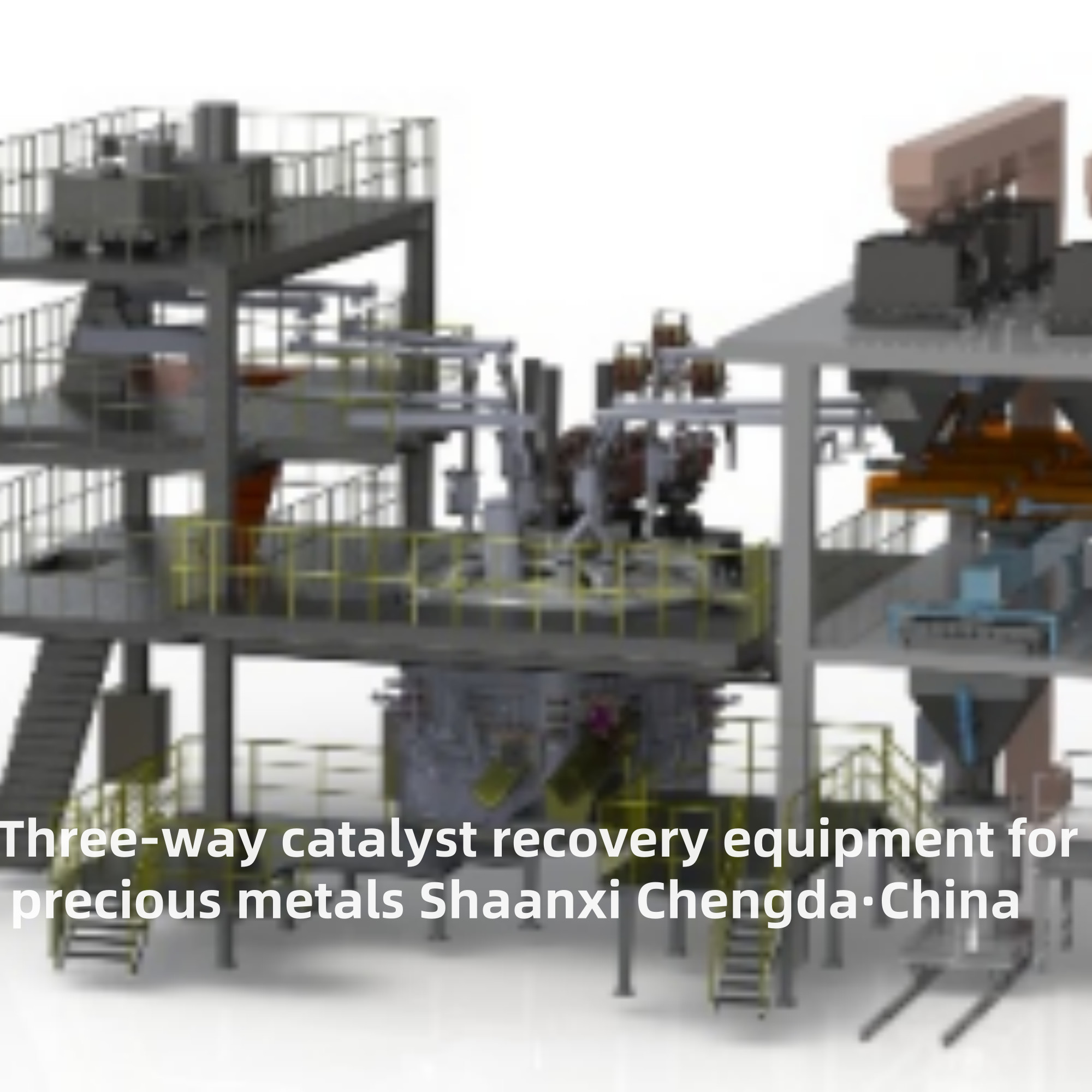

TOP1 귀금속을 위한 3차원 촉매 복원 장비

귀금속용 삼원촉매회수장치 TOP1

장비의 적용:

상부에서 TBRC 슬래그, 폐촉매, 플럭스, FeSi 합금 등을 공급받아 1차 제련 단계의 슬래그 생성물을 재처리하여 최고의 회수율을 달성하는 장비입니다.

제품 개요 및 구조적 특징:

1) 고정형 노 본체, 반밀폐형 결합형 노 덮개를 선택합니다.
2) 완전 수냉식 구리-강 복합 전도성 가로 암을 채택하십시오.
3) 짧은 망 설계는 3상 전극 삼각형 연결 방식을 사용하며, 이는 우수한 짧은 망 보상, 낮은 임피던스, 낮은 3상 불균형 계수, 높은 역률 및 상당한 절전 효과를 제공합니다.
4) 새로운 수냉식 케이블 기술과 단조 구리 지붕널, 수냉식 케이블 및 버튼식 연결의 구리 파이프 연결 선택을 사용하여 접촉 저항을 줄일 수 있습니다.
5) 전체 유압 잠금 장치를 채택하고 전극 리프팅은 유압 비례 밸브 제어 리프팅을 채택하고 PLC 제어와 결합하여 전극 시스템의 작동 속도를 향상시킵니다.
6) 연속적으로 균일한 분포를 달성하고 재료의 양을 자동으로 제어하기 위해 용광로의 다점 공급;
7) 로 내부 라이닝, 로 하부 벽돌, 아치 하부 벽돌 및 슬래그 라인에는 마그네시아-크롬 벽돌/알루미늄-크롬 벽돌이 사용되며, 슬래그 라인의 강력한 수냉에는 구리 워터자켓이 사용된다. 슬래그 라인에 이중 워터 재킷 설계를 사용하여 용광로 내 내화물의 수명을 효과적으로 보장합니다(용융 액체와 접촉하는 측벽에 대해 2년 보증, 용융 액체와 접촉하지 않는 측벽에 대해 6년 보증, 용광로 바닥에 대해 6년 보증).

장비 구성:

기계 시스템은 주로 노 본체 및 구리 워터 재킷, 노 바닥 공기 냉각 시스템, 반 밀폐형 노 커버, 전극 리프팅 시스템, 연기 수집 시스템, 짧은 메쉬 시스템, 유압 시스템, 냉각수 시스템, 블랭킹 시스템, 혼합 스테이션, 철 및 슬래그 추출 시스템, 운영 강철 플랫폼, 혼합 및 블랭킹 강철 플랫폼, 노 라이닝 등으로 구성됩니다. 전기 장비는 주로 전기로 변압기, 고전압으로 구성됩니다. 전기로의 배전반, 저전압 제어장치 및 자동제어 시스템.

1. 핵심장비 종류 및 역할

건식 야금 공정 장비(대규모 작업을 위한 고효율)

• 분쇄 및 분쇄 장비: 먼저 폐촉매 담지체(세라믹 또는 금속)를 조 크러셔로 작은 입자(1~5mm)로 분쇄한 후, 볼밀로 미세분말로 분쇄합니다. 이는 귀금속 입자의 노출을 극대화하여 후속 반응의 기반을 마련합니다.
• 제련로: 공정의 핵심 장비입니다. 일반적으로중주파 유도로또는산소가 풍부한 측면 취부로. 플럭스(실리카, 석회석 등)와 수집기(구리 무광택 또는 철 등)를 추가하여 촉매 분말을 1500~1600°C로 가열합니다. 귀금속은 수집기에 용해되어 "귀금속 매트"를 형성하고, 담체는 슬래그(처리 후 폐기물로 배출됨)를 형성합니다.
• 매트 정제 장비: 귀금속 매트를 전로나 양극로에서 추가 처리하여 불순물(황, 철 등)을 제거합니다. 마지막으로 전기분해나 화학적 침전을 통해 순수한 백금, 팔라듐, 로듐을 얻습니다.

습식 야금 공정 장비(고순도, 저에너지 소비)

• 침출 반응기: 밀봉된 부식 방지 탱크(보통 티타늄 또는 FRP로 제작). 촉매 분말을 침출제(왕수, 염소 가스 또는 시안화물이 없는 시약 등)와 혼합하고 온도(60~90°C)와 교반 속도를 제어합니다. 귀금속이 용액에 용해되어 "임신 침출 용액"을 형성합니다.
• 분리 및 정제 장비: 이온교환탑, 용매추출조, 침전조 등이 포함됩니다. 임신 침출액에서 불순물(알루미늄, 실리콘 등)을 먼저 제거한 후 이온교환수지나 추출제를 이용해 백금, 팔라듐, 로듐을 하나씩 분리하는 방식이다. 최종적으로 침전과 소성을 거쳐 고순도의 귀금속 분말을 얻습니다.
• 폐수 처리 장비: 습식제련은 화학시약을 사용하므로 중화조, 침전조, 활성탄필터 등을 갖추어야 한다. 이를 통해 배출된 폐수가 환경 기준을 충족하고 화학적 오염을 방지할 수 있습니다.

2. 핵심성과지표

1. 귀금속 회수율: 높을수록 좋습니다. 성숙한 장비는 백금, 팔라듐, 로듐에 대해 98% 이상의 회수율을 달성할 수 있습니다.
2. 환경친화성: 건식 야금 장비는 연기 배출을 제어하기 위해 집진기 및 탈황탑과 일치해야 합니다. 습식 야금 장비는 시약 누출을 방지하기 위해 완벽한 폐수 처리 시스템을 갖추고 있어야 합니다.
3. 자동화 수준: 고도로 자동화된 장비(PLC 제어 시스템 포함)는 수동 작업을 줄이고 생산 안정성을 향상하며 복구 효율성에 영향을 미치는 인적 오류를 방지할 수 있습니다.

3. 일반적인 응용 시나리오

• 자동차 애프터마켓: 재활용 기업이 자동차, 버스, 트럭에서 교체한 폐 TWC를 처리하는 데 사용됩니다.
• 촉매 제조 공장: 불량촉매나 생산폐기물로부터 귀금속을 회수하여 원료손실을 줄이는데 사용됩니다.
• WEEE(폐전기전자제품) 재활용: 일부 하이브리드 자동차 배터리나 산업용 촉매에도 귀금속이 포함되어 있어 장기간 회수가 가능한 장비입니다.
