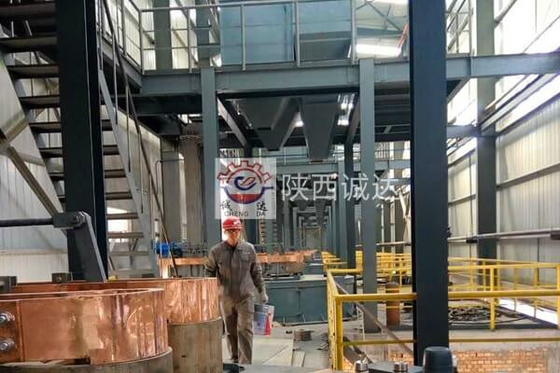

백색 코룬드 전기 활 오븐 시스템 장비 ISO 9001 인증

1프로젝트 개요:
1.1 장비 모델: BGYL-2000KVA 백색 코룬드 전기 활 오븐 시스템 장비
1.2 장비 사용: 주로 흰색 코룬드, 녹은 알루미나, 멀라이트 등 가습 물질과 불탄력 물질을 녹이는 데 사용됩니다.
1.3 장비 형태: 흰색 코룬드 오븐은 고정된 오븐으로, 오븐 벽에 물로 냉각된 오븐 덮개, 스커트, 상부 공급 및 외부 스프레이 물 냉각 구조가 있습니다.

2시스템 특징
2.1 오븐 상부 공급, 물 냉각 오븐 덮개 및 오븐 벽에 있는 외부 스프레이 물 냉각의 구조 형태
2.2 각 단계마다 벽에 구리 막대, 구리 막대, 구조적인 철 가로 막대 (트롤리 리프팅 유형) 등을 통과하는 부드러운 구리 선으로 구성된 에너지 절감 짧은 네트워크를 채택합니다.
2.3 진보적이고 신뢰할 수 있는 변주 주파수 모터 타입 전극 들어올림 자동 조절기: 자동 및 수동 조작이 가능하다.
2.4 오븐 껍질은 20g의 보일러 스틸, 20mm의 두께로 강화되지 않고, 오븐 차는 원형 구조를 채택합니다.오븐 차의 바닥 철판과 줄기는 20mm 두꺼운 철판으로 만들어집니다;
2.5 전극 클램프는 안전벨트 클램핑 방식을 채택하고 있으며, 이는 신뢰성 있고 긴 사용 수명을 갖는다.
2.6 전극 클램핑은 기압 구동 방법을 채택합니다.
2.7 트랜스포머의 1차 전압은 35KV이고, 2차 전압은 7단계로 200-130V입니다. 부하 전압 조절에 있어서, 최상선 방법;
2.8 냉각용수시스템의 입구에는 압력 및 물 온도 모니터링, 그리고 소음 및 빛 경보 장치가 장착되어 있다.
2.9 전기 오븐의 매개 변수는 터치 스크린을 통해 모니터링 및 관리된다.
2.10 물체 운반은 초밀층 기압 운반 시스템을 채택한다.

3시스템 구조 설명 및 작동 원칙
흰색 코룬드 오븐은 고정된 직관 파이프 물 냉각 오븐으로 고정된 오븐 커버, 스커트, 상부 로딩 및 오븐 바디 플랫폼이 있습니다.오븐 벽의 외부 스프레이 물 냉각 구조는 다음 기계 부품으로 구성됩니다.:
a, 오븐 몸체;
b, 오븐 차;
c, 2차 단선 네트워크 시스템
d, 고정 직관 파이프 물 냉각 오븐 덮개와 줄기;
e, 자동차 컨트롤러
f, 물 냉각 시스템
g, 초밀도 단계 전달 시스템
h, 먼지 제거 시스템
i, 전기 제어 시스템

작동 원칙
이 장치 는 전기 에너지 에 기초 하고 있으며, 전극 과 오븐 전하 사이 에 형성 된 활 으로 인해 방출 되는 엄청난 열 을 이용 하여 용해 를 달성 한다.전극을 통해 오븐에 전류가 도입되면, 전극 끝과 오븐 전하 사이에 활 전류가 발생합니다. 이 순간에 활 영역의 온도는 즉시 3000 ° C 이상으로 상승합니다.그리고 강력한 열 에너지는 산업용 알루미나 분말로 만들어진 오븐 전하를 빠르게 녹였습니다.높은 온도 조건 하에서, 오븐 전하는 복잡한 물리적 및 화학적 변화의 일련의 과정을 거쳐, 궁극적으로 냉각 및 고품질의 흰색 코룬드를 형성하기 위해 굳어집니다.녹화 과정에서, 전기 에너지는 효율적으로 열 에너지로 변환되어 흰색 코룬드 형성에 필요한 고온 조건을 제공합니다.정밀한 온도 조절과 안정된 활 환경은 흰색 코룬드 제품의 품질의 일관성을 보장합니다..

기술 파라미터:
전력 사양: 일반적으로 HY2.8-4000KVA 화이트 코룬드 전기 활 오븐 장비와 같은 고전력 전력 공급 장치에 적합하며, AC 10kV 전력 공급 시스템, 전압 범위 10kV ± 10%,3단계, 50 ± 0.5Hz의 주파수; 저전압 유통 시스템의 전압은 50 ± 0.5Hz의 주파수로 380V/220V+10%-15%입니다.강력하고 안정적인 전력 입력 전기 활 오븐에서 높은 온도를 생성하는 에너지 요구 사항을 충족.
전극 매개 변수: 고품질의 그래피트 전극은 일반적으로 선택되며, 그것은 좋은 전도성과 높은 온도 저항을 가지고 있습니다.전극의 다른 차원은 전기 활 오븐의 특정 사양과 생산 과정 요구 사항에 따라 결정됩니다.예를 들어, 일반적인 전극 지름은 250mm입니다. 높은 온도와 높은 전류 환경에서 안정적으로 작동 할 수 있습니다.오븐 내부의 지속적인 활 생성 및 안정적인 열 공급을 보장합니다..
온도 조절: 이 장치는 매우 정확한 온도 조절을 달성하여 오븐 내부 온도를 2000 °C 이상 빠르게 높이고 유지 할 수 있습니다.흰색 코룬드 용해에서 높은 온도에 대한 엄격한 요구 사항을 충족합니다.첨단 온도 모니터링 및 제어 시스템을 통해 전극 전류, 전압 및 기타 매개 변수를 실시간으로 조정하여 오븐 내부의 균일하고 안정적인 온도를 보장합니다.높은 품질의 백색 코룬드 용해에 대한 신뢰할 수 있는 보증.
출력 지표: 예를 들어 HY2.8-4000KVA 장비를 사용하면 단일 장비 세트의 일일 출력은 25톤에 달할 수 있습니다.일 년 330 일 동안의 연속 작업 시스템으로 계산하면, 연간 생산량은 8250 톤입니다. 연간 30000 톤의 생산량을 달성하려면 이러한 장비의 4 세트가 필요합니다.다른 사양의 전기 활 오븐 시스템 장비의 출력은 다양합니다.기업 생산 규모와 시장 수요에 따라 합리적인 선택을 할 수 있습니다.
2.11 먼지 제거 시스템은 사이클론 팩 필터의 두 단계 먼지 제거 시스템을 채택합니다.
