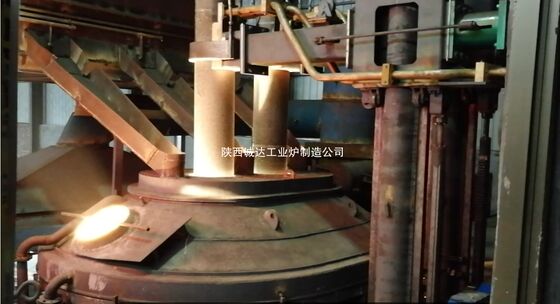

세계 최고 기술/발명 특허를 보유한 이중 전극 DC 아크로
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | Shaanxi Chengda |
| 인증 | ISO 9001 |
| 모델 번호 | 장비 처리 용량에 따라 협상 |
| 최소 주문 수량 | 1개 단위 |
| 가격 | The price will be negotiated based on the technical requirements and supply scope of Party A |
| 포장 세부 사항 | 당사자의 특정 요구 사항에 따라 논의하십시오 |
| 배달 시간 | 2~3개월 |
| 지불 조건 | L/C, T/T, 웨스턴 유니온 |
| 공급 능력 | 완전한 생산 공급망, 정시 공급 및 품질 표준 충족 |
제품 상세 정보
| 강조하다 | 이중 전극 DC 아크로,특허를 가진 DC 아크로,제강 DC 아크로 |
||
|---|---|---|---|
제품 설명
이중 전극 DC 아크로 (DE-DC EAF)는 두 개의 흑연 전극 (하나의 음극과 하나의 양극)을 사용하여 DC 아크를 형성하는 제련 장비로, 안정적인 아크, 낮은 소음, 낮은 전극 소모량을 특징으로 하며, 제강, 비철금속 제련, 금속 재활용에 적합합니다. 다음은 자세한 기술 및 적용 개요입니다.
기본 구조 및 작동 원리
- 핵심 구성 요소: 두 개의 흑연 전극 (음극 + 양극), DC 전원 공급 장치 (사이리스터 정류), 로 본체 (수냉식 로 덮개/벽, 내화 라이닝), 전극 승강 메커니즘, 선택적 바닥 양극 (일부 구성의 경우).
- 작동 원리: DC 전류는 양극 전극에서 용융 욕조를 통해 음극 전극으로 흐르며, 두 개의 아크 (각 전극과 욕조 사이)를 형성합니다. 단일 전극 DC EAF 바닥 양극의 복잡한 설계를 피하며, AC 로에서 개조하기 쉽습니다.
- 아크 특성: 아크는 안정적이고 집중되어 있으며, 욕조를 향해 15°–30°의 편향 각도를 가집니다; 전자기력은 아크가 중심 주위로 회전하게 하여 (초당 여러 번), 균일한 가열을 보장합니다.
주요 기술 매개변수 (일반적인 범위)
| 매개변수 | 실험실/소형 (≤5t) | 산업/중형 (5–50t) | 산업/대형 (≥50t) |
|---|---|---|---|
| 정격 용량 | 0.5–5t | 5–50t | 50–420t |
| DC 입력 전압 | 300–500V | 500–800V | 800–1200V |
| 정격 전류 | 1–5kA | 5–20kA | 20–280kA (예: 420t 로: 총 280kA) |
| 정격 전력 | 0.5–2MW | 2–10MW | 10–50MW |
| 전극 직경 | 200–400mm | 400–700mm | 700–1200mm |
| 용융 소음 | ≤90dB | 85–88dB (AC EAF보다 15dB 낮음) | 85–90dB |
| 전극 소모량 | ≤1.2kg/t | 0.8–1.0kg/t (AC EAF보다 50% 낮음) | 0.6–0.9kg/t |
| 용융 속도 | 2–4℃/min | 4–6℃/min | 5–8℃/min |
| 출탕 온도 | 1600–1700℃ | 1650–1800℃ | 1700–1850℃ |
기존 로에 비해 핵심 장점
- 아크 안정성 및 균일한 가열: 아크 깜박임 없음; 욕조의 전자기 교반은 핫 스폿을 제거하여 라이닝 침식을 20%–30% 줄입니다.
- 낮은 에너지 및 전극 소모량: 전력 소비는 AC EAF보다 5%–10% 낮습니다; 전극 소모량은 AC EAF에 비해 ~50% 감소합니다 (단일 전극 DC EAF 수준).
- 그리드 친화적: 전압 변동 및 무효 전력 변화가 작음; DC 리액터는 돌입 전류를 억제하여 약한 그리드 지역에 적합합니다.
- 유연한 개조: 복잡한 바닥 양극이 필요하지 않음; 기존 AC 로 본체를 저렴한 비용으로 DE-DC EAF로 변환할 수 있습니다.
- 낮은 소음: 용융 소음은 ~87dB (AC EAF보다 15dB 낮음)이며, 주로 격리하기 쉬운 고주파 성분으로 구성됩니다.
적용 시나리오
- 특수강 제련: 베어링강, 저탄소 스테인리스강, 내열강; 높은 합금 회수율 (Ni/Cr/Mo의 경우 ≥96%).
- 비철금속 야금: 마그네슘 제련 (DC 잠입 아크로), 구리/니켈 합금 제련; 안정적인 작동 및 큰 결정립.
- 금속 재활용: 스크랩강, 제련 폐기물 잔류물 및 희귀 금속 회수; 원자재에 대한 강력한 적응성.
- 내화 금속 가공: 텅스텐/몰리브덴 합금 용융 (보조 플라즈마 가열 포함).
일반적인 구성 및 작동 참고 사항
- 전극 구성: 두 개의 상단 전극 (음극 + 양극)이 표준입니다; 일부 대형 로는 전류 분포를 균형 있게 하기 위해 2–4개의 수냉식 바닥 양극을 추가합니다.
- 전원 공급 시스템: 사이리스터 정류기 + DC 리액터; 아크 길이는 전극 승강 메커니즘에 의해 자동으로 조정되어 전력 입력을 안정화합니다.
- 냉각 시스템: 총 물 흐름 속도 10–500m³/h, 수압 0.3–0.6MPa, 전도율 ≤50μS/cm으로 전극 과열을 방지합니다.
- 분위기 제어: 산화를 줄이고 합금 회수를 개선하기 위해 선택적으로 아르곤/질소 밀봉.
다른 로 유형과의 비교
| 특징 | 이중 전극 DC EAF | 단일 전극 DC EAF | 3상 AC EAF |
|---|---|---|---|
| 전극 배열 | 두 개의 상단 전극 (음극 + 양극) | 하나의 상단 음극 + 바닥 양극 | 세 개의 상단 전극 |
| 바닥 양극 | 선택 사항 (더 간단한 설계) | 필수 (복잡한 설계) | 필요 없음 |
| 아크 안정성 | 높음 | 높음 | 낮음 (깜박임) |
| 전극 소모량 | 낮음 (~0.8–1.0kg/t) | 낮음 | 높음 (~2.0–3.0kg/t) |
| 개조 비용 | 낮음 (AC 로에서) | 높음 | 해당 없음 |
| 소음 수준 | 낮음 (85–88dB) | 낮음 | 높음 (100–110dB) |
개발 동향
- 초고출력: 대형 로 (예: 420t)는 전력 밀도를 향상시키기 위해 이중 음극 + 다중 바닥 양극 구성을 채택합니다.
- 에너지 절약 기술: 산소 연료 연소 및 폐열 회수와 결합하여 에너지 소비를 10%–15% 줄입니다.
- 지능형 제어: AI 기반 아크 길이 및 온도 제어 시스템으로 제련 사이클을 최적화합니다.
- 환경 보호: 고효율 집진 (배출 농도 ≤10mg/m³) 및 저NOₓ 작동.
요약
이중 전극 DC 아크로는 성능, 비용 및 유연성의 균형을 이루어 신규 공장과 AC-DC 개조 모두에 적합합니다. 고품질 제강, 비철금속 제련 및 금속 재활용에 널리 사용되며, 에너지 절약, 환경 보호 및 작동 안정성 측면에서 상당한 이점을 제공합니다.
