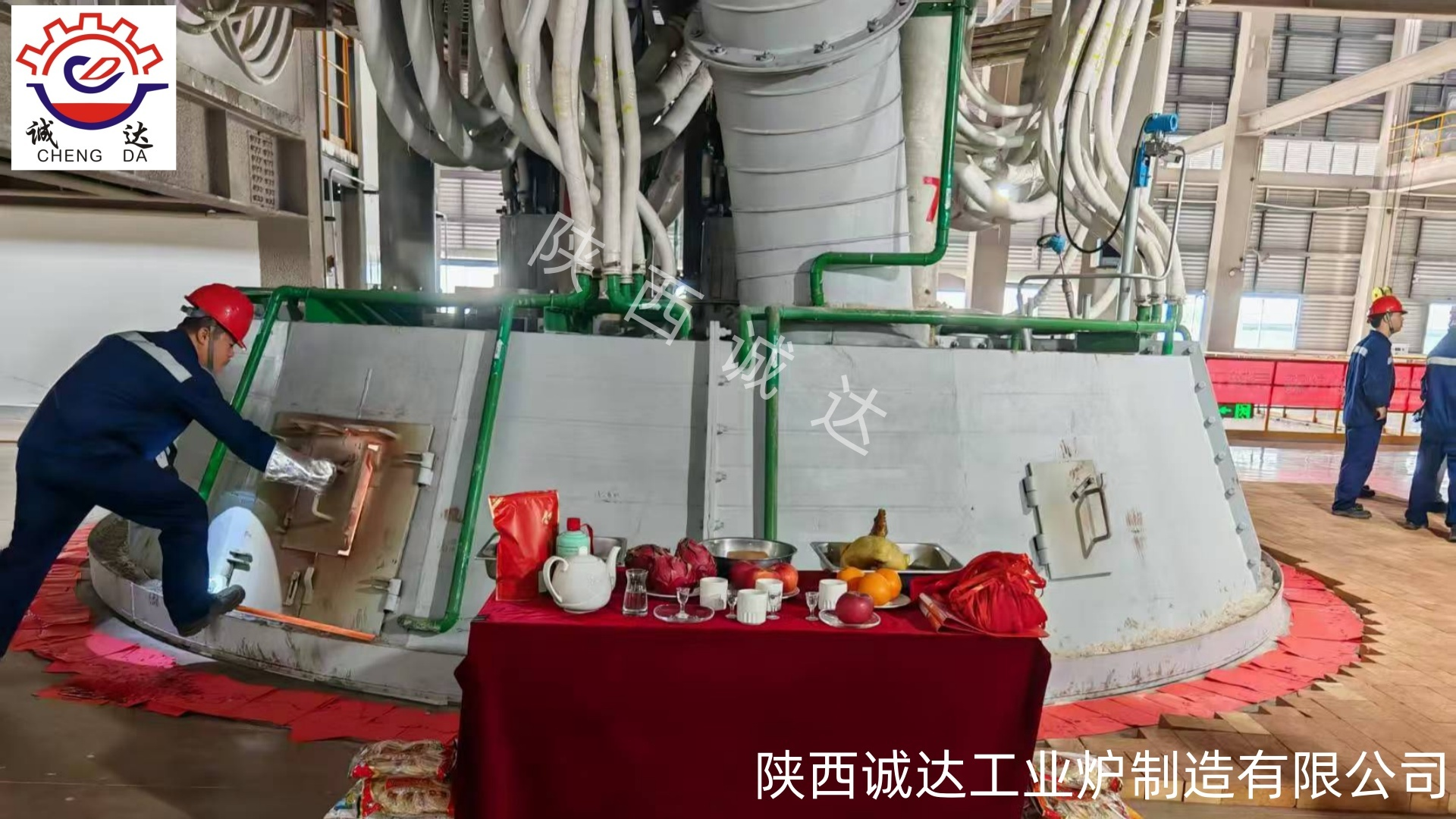

3000kVA 희귀 및 귀금속 회수 수중 아크로
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | Shaanxi Chengda |
| 인증 | ISO 9001 |
| 모델 번호 | 장비 처리 능력을 기준으로 협의 |
| 최소 주문 수량 | 1개 단위 |
| 가격 | The price will be negotiated based on the technical requirements and supply scope of Party A |
| 포장 세부 사항 | 당사자 A의 특정 요구 사항에 따라 논의 |
| 배달 시간 | 2개월 |
| 지불 조건 | L/C, T/T, 웨스턴 유니온 |
| 공급 능력 | 생산 공급망을 완성하고 적시에 공급하며 품질 표준을 충족합니다. |
제품 상세 정보
| 제품 표준 | 미리 할당 가능 | 전원 | 전기 |
|---|---|---|---|
| 온도범위 | 최대 1600 ° C | 설치 | 현장 설치 및 시운전 |
| 유지 | 모듈형 구성 요소로 유지 관리가 용이함 | 전원 공급 장치 | 380V/50Hz |
| 제품명 | 페로합금 정련 설비 | 지역 | 중국 산시성 |
| 마케팅 유형 | 일반제품 | 연료 | 전기 같은 |
| 강조하다 | 3000kVA 잠수된 활연기,귀금속 회수연기,철금속 정제장비 |
||
제품 설명
3000kVA 희귀 및 귀금속 회수 수중 아크로
공식 홈페이지 제품 소개
1. 제품개요
제품명: 희귀 및 귀금속 회수용 3000kVA 특수 침지형 아크로
제조업체: 산시성성대공업로제조유한회사
응용 시나리오: 다양한 희귀 귀금속 함유 고형 폐기물, 제련 슬래그, 촉매 분진, 전자 스크랩, 광미 및 먼지 제거 재로부터 금, 은, 백금, 팔라듐, 로듐, 탄탈륨, 니오븀, 니켈, 코발트, 구리, 주석, 비스무트 및 기타 유가 금속을 건식 야금 농축 및 회수합니다.
밀봉된 낮은 후드 구조와 완전 자동 PLC 지능형 제어를 갖춘 수중 아크 제련 공정을 채택한 이로는 중소 규모의 희귀 귀금속 재활용 생산 라인에 적합합니다. 이 제품은 작은 설치 공간, 높은 금속 회수율, 제어 가능한 에너지 소비 및 손쉬운 연도 가스 처리 기능을 갖추고 있으며 유해 폐기물 재활용 및 희귀 귀금속 순환 회수를 위한 핵심 완전한 장비 세트 역할을 합니다.
2. 완벽한 지원 장비 구성
전체 세트는 10개의 시스템으로 구성된 통합 장치로 제공됩니다.
- 3000kVA 수중 아크로용 특수 변압기 전원 공급 시스템
- 고전압 배전 및 저전압 PLC 전자동 전기 제어 시스템
- 3상 자가 베이킹 전극, 클램프 홀더 및 유압 리프팅/프레싱 시스템
- 저임피던스 수냉식 단거리 네트워크(수냉식 동관, 수냉식 케이블, 단조 동타일)
- 수냉식 밀봉로 본체 및 고온 부식 방지 라이닝 시스템
- 폐쇄형 연수 순환 냉각 시스템(로 쉘, 후드 및 홀더에 대한 전체 냉각 범위)
- 유압 스테이션 및 보조로 작동 메커니즘
- 자동 상부 밀봉 공급 및 재료 분배 시스템
- 매트 및 슬래그용 더블 스테이션 태핑 홀 개폐 장치
- 먼지 제거, 탈황 및 탈질 장비용으로 예약된 인터페이스를 갖춘 연도가스 포집 후드
3. 표준 기술 매개변수 표
| 매개변수 항목 | 기술 색인 | 비고 |
|---|---|---|
| 정격 변압기 용량 | 3000kVA | 희귀금속 회수 전용 에너지 절약형 변압기 |
| 기본 입력 전압 | 10kV / 35kV(옵션) | 기존 플랜트 전력망과 일치 |
| 2차 전압 조정 단계 | 18단계 부하시 전기 조절 | 용융, 환원 및 농축 공정에 적용 가능 |
| 정격 2차 전류 | 16800A | 균일한 용융 풀 가열을 위한 저전압 대전류 |
| 역률 | ≥0.92 | 균형 잡힌 3상, 전력망에 미치는 영향이 적음 |
| 셀프 베이킹 전극 직경 | Φ450mm | 3개의 흑연/자체 베이킹 전극 |
| 피치원 직경 | Φ1800mm | 희귀 귀금속 저층 침지 아크 제련에 최적화됨 |
| 외부로 쉘 직경 | Φ4200mm | 분할 용접 수냉식 쉘, 고온 변형 방지 |
| 유효 내경 | Φ3300mm | 희귀 귀금속 슬래그 침식에 강한 특수 라이닝 |
| 용광로 난로 깊이 | 1600mm | 귀금속 포집률을 높이기 위한 레이어드 매트 형성 및 강화 |
| 최대 전극 스트로크 | 1200mm | 빠른 응답으로 자동 유압 리프팅 |
| 전극 리프팅 속도 | 0.4~0.6m/분 | PLC 자동 아크 안정화 조절 |
| 무광 태핑 홀 / 슬래그 태핑 홀 | 각 1개, 끼인 각도 135° | 자동 태핑 개방 및 플러그 기계와 일치 |
| 순환 냉각수 흐름 | 85t/h | 폐쇄형 연수 순환, 입구 온도 ≤30℃ |
| 냉각수 작동 압력 | 0.3~0.4MPa | 모든 수냉식 구성 요소에 대한 강제 냉각 |
| 용광로당 일일 고형 폐기물 처리 용량 | 25~35톤 | 원료의 귀금속 함량에 따라 변동됩니다. |
| 최대 용융 온도 | 1900℃ | Pt, Pd 등 고융점 금속 농축 수요 충족 |
| 제어 모드 | 전자동 PLC + 터치스크린 HMI | 전극 전류, 온도 및 공급의 완전 자동 모니터링 |
| 용광로 구조 | 반밀폐형 저연도 후드 | 비산먼지 배출 없이 중앙 집중식 배가스 포집 |
| 총 장비 면적 | 대략. 120㎡ | 중소형 재활용 공장에 적합, 인프라 비용이 낮음 |
4. 핵심 제품 장점
4.1 희소 및 귀금속 회수를 위한 맞춤형 프로세스, 더 높은 회수율
퍼니스 노상 구조는 귀금속의 무광택 포집 기술에 최적화되어 안정적이고 균일한 용융 풀 온도를 제공합니다. Au, Ag, Pt, Pd 및 기타 귀금속의 포획률은 98% 이상에 이릅니다. 저등급 슬래그, 폐촉매, 회로 기판 재, 먼지 제거 재 및 기타 복잡한 혼합 물질을 처리할 수 있습니다. 용융, 환원 및 층상 농축이 하나의 용광로에서 완료되어 다운스트림 정제 절차가 단순화됩니다.
4.2 저에너지 지능형 전원 공급 시스템, 낮은 운영 비용
각 제련 단계에 정확하게 일치하는 다단계 전압을 갖춘 특수 저손실 3000kVA 용광로 변압기가 장착되어 있습니다. 최적화된 저임피던스 수냉식 단락 네트워크로 전력 손실을 줄입니다. 전자동 전극 조절은 전기 아크를 실시간으로 안정화시켜 원료 톤당 종합 전력 소비를 산업 평균에 비해 12%~18% 줄입니다. 이 시스템은 강력한 고조파 억제를 통해 3상 전류의 균형을 자동으로 조정하므로 초대용량 무효 전력 보상 장비가 필요하지 않습니다.
4.3 완전 수냉식 밀봉 구조, 긴 수명 및 손쉬운 유지 관리
용광로 쉘, 연도 후드, 압력 링 및 구리 타일은 귀금속 용융 슬래그의 고온 침식 및 정련을 방지하기 위해 강제 연수 냉각을 채택합니다. 퍼니스 라이닝은 무광택 부식에 강한 특수 내화 재료로 제작되어 유지보수 간격이 길어졌습니다. 모듈형 홀더와 신속 분리형 수냉식 케이블을 사용하면 전극 교체 및 부품 점검 시간이 크게 절약됩니다.
4.4 PLC 완전 폐쇄 루프 제어, 노동 의존도 감소
터치 스크린은 퍼니스 온도, 3상 전력, 전극 위치, 냉각수 온도 및 압력, 공급 흐름을 중앙에서 모니터링합니다. 과열, 물 부족 또는 단락 시 자동 인터록 경보 보호 기능이 활성화됩니다. 사전 설정된 여러 귀금속 제련 공정 프로그램은 다양한 원자재 조건에 대한 원클릭 전환을 지원합니다. 운영자는 간단한 교육을 통해 능숙해질 수 있습니다.
4.5 환경 친화적인 밀봉 설계, 유해 폐기물 EIA 표준 준수
반밀폐된 연도 후드는 먼지나 냄새가 흩어지지 않고 중앙 집중식 연도 가스 배출을 위해 퍼니스 상단을 완전히 둘러쌉니다. 유해 폐기물 재활용 기업을 위한 환경 처리 시설과 호환되고, 고형 폐기물 재활용 및 희귀금속 재생에 대한 국가 환경 허용 표준을 충족하며 전국적으로 프로젝트 승인을 촉진합니다.
4.6 원스톱 완전한 납품, 전체 수명주기 제조업체 서비스
Shaanxi Chengda는 장비 설계, 제조, 통합 배송, 현장 설치, 용광로 베이킹 및 시운전, 귀금속 제련 공식 교육을 포함한 전체 체인 서비스를 제공합니다. 전체 세트에는 태핑 머신, 수냉식 케이블, 유압 스테이션 및 모든 해당 액세서리가 포함되어 있으므로 제3자로부터 추가 구매가 필요하지 않습니다.
5. 적용 가능한 재활용 재료
- 귀금속 제련 시 발생하는 테일 슬래그, Cu/Ni/Co 제련 시 농축 슬래그
- 자동차 삼원촉매, 폐화학촉매(Pt, Pd, Rh)
- 폐회로기판 및 전자부품의 파쇄분류재
- Au/Ag 함유 광미, 광물 가공에서 발생하는 재 먼지 제거, 건조된 전기도금 슬러지
- 탄탈륨, 니오븀, 바나듐, 몰리브덴, 티타늄 및 기타 희귀 금속을 포함하는 산업 폐기물 잔류물
- 각종 비철제련 시 발생하는 배연분진 및 금속 재생 스크랩
