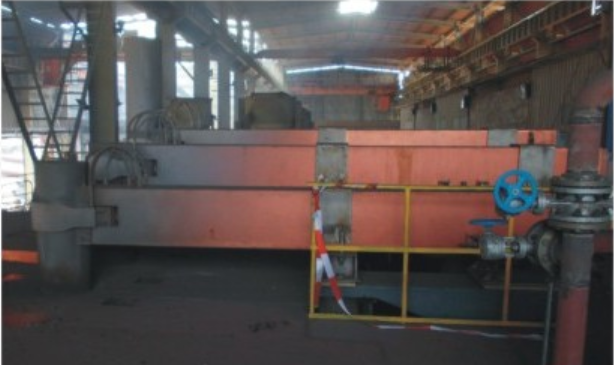

구리-코발트 합금로

구리-코발트 합금로

제품개요

1. 주요장비 구성

1. 완전 수냉식 틸팅로 본체




   분할/통합 강철 쉘 포함완전 수냉식 벽 + 마그네시아 크롬 내화 라이닝, 최대 1600℃의 온도와 산-염기 슬래그 침식에 저항합니다. 틸팅 각도: 0~45°(합금 태핑), 0~15°(슬래그 제거), 유압 시스템으로 구동되어 안정적인 작동.


2. 수냉식 가열로 지붕 및 전극 시스템




   밀봉 및 보온을 위한 중앙 전극 구멍과 측면 먼지 제거/충전 포트가 있는 환형 완전 수냉식 지붕.Φ300~Φ500mm 흑연 전극서보 유압 리프팅(0.8-1.5m/min)을 사용하면 안정적인 아크와 민감한 조정이 보장됩니다.


3. 변압기 및 Short-Net 시스템




   에너지 절약 전용 변압기(2000~8000kVA), 고전압: 35kV, 저전압: 180~300V.저임피던스 짧은 네트 + 완전 수냉식 전도성 크로스 암고전류 전송 손실을 최소화하고 열 효율을 향상시킵니다.


4. 장입 및 슬래그 태핑 메커니즘




   혼합 재료(광석, 코크스, 석회)를 위한 자동 상단/측면 충전 상자입니다.트로프/EBT 합금 태핑잔여 슬래그를 최소화하고 원활한 유출을 보장하며 신속한 이송을 위해 국자와 쌍을 이룹니다.


5. PLC 지능형 제어 시스템




   원키 시작-중지, 자동 아크 안정화 및 폐쇄 루프 온도/전력 제어 기능을 갖춘 이중 자동/수동 모드입니다. 지원온라인 구성 모니터링, 데이터 로깅, 원격 모니터링안전을 위한 완전한 연동 보호 기능을 갖추고 있습니다.


6. 보조 시스템




   폐쇄형 순환수 냉각, 백하우스 먼지 제거(배출량 ≤10mg/m3), 자동 코크스/석회 이송, 유압 스테이션 및 윤활 시스템. 완벽한 시설을 갖추고 환경을 준수합니다.



2. 핵심 성능 이점

• 높은 회수율: 정밀한 온도조절(1400~1600℃)로 완벽한 환원을 보장합니다.Cu 회수율 ≥86% 및 Co 회수율 ≥90%.
• 우수한 합금 품질: 최적화된 슬래그 시스템(CaO/SiO2=1.0–1.3)으로 불순물(Fe, Si, S)을 최소화하여Cu+Co≥40%균일한 구성으로.
• 고효율 및 저소비: 완전 수냉식 설계로 내화물 소모량을 감소시켰습니다. (수명 2배 향상) 단일 가열로 주기: 50~90분, 전력 소비: 2200~3200kWh/t 합금.
• 고온 저항 및 긴 서비스 수명: 수냉식 + 내화 이중 보호로 변형과 침식을 최소화하여 장시간 연속 작동이 가능합니다.
• 친환경적이고 안전함: 폐쇄형 연기추출 + 고효율 먼지제거로 누수를 방지합니다. 완전한 인터록 보호 기능으로 과열 및 누출을 방지합니다.
• 폭넓은 원료 적응성: 호환 가능산화물/황화물 구리-코발트 광석, 구리-코발트 슬래그 및 재활용 재료유연한 생산을 위해.

3. 주요 기술 파라미터(참고)
