LF 오븐 20-150t 캔들 정제 오븐 LF 오븐

  • LF furnace 20-150t Ladle refining furnace LF furnace
원래 장소 중국
브랜드 이름 Shaanxi Chengda
인증 ISO9001
모델 번호 장비 처리 용량에 따라 협상
최소 주문 수량 1SET
가격 The price will be negotiated based on the technical requirements and supply scope of Party A
포장 세부 사항 당사자의 특정 요구 사항에 따라 논의하십시오
배달 시간 2~3개월
지불 조건 L/C,D/A,D/P,T/T,웨스턴 유니온,MoneyGram
공급 능력 완전한 생산 공급망, 정시 공급 및 품질 표준 충족

무료 샘플과 쿠폰을 받으려면 연락하세요.

whatsapp:0086 18588475571

웨이 채팅: 0086 18588475571

스카이프: sales10@aixton.com

걱정이 있으시면 24시간 온라인 서비스를 제공합니다.

x
제품 상세 정보
정격 용량 20-150t 변압기 용량 12500kva
용강의 온도 상승률 2-3.5℃/분 국자 직경 3200mm
연료 전기 같은 생산능력 달 당 5개 세트
강조하다

150t Lf 오븐

,

20t Lf 오븐

,

150t 캔 오븐 정제
메시지를 남겨주세요
제품 설명

20-150t Ladle Refining Furnace (LF Furnace): 고품질의 금속 정류를 위한 핵심 장비

래들 정제 오븐 (Ladle Refining Furnace, LF Oven) 은 금속 산업에서 중추적인 2차 정제 장치입니다.주로 분해된 철강 (또는 분해 된 합금) 을 1차 용해 후 후처리에 사용됩니다 (e)전기 활 오븐, 컨버터) 는 녹은 강철의 온도를 정확하게 제어하고 화학 성분을 균일화하고 불순물 (S, P, H, O) 을 깊이 제거 할 수 있습니다.고품질의 철강과 특수 합금의 생산에 필수적인20~150t의 사양 범위는 소량 특수 철강 제조 (20~50t) 에서 대규모 산업 철강 생산 (80~150t) 에 이르기까지 중대 및 대규모 생산 필요를 다루고 있습니다.새로운 에너지와 같은 산업에 널리 서비스를 제공자동차, 항공우주 및 무거운 기계. 아래에는 핵심 구조, 작동 원칙, 기술적 매개 변수, 응용 시나리오 및 운영 장점의 자세한 분해가 있습니다.

120~150t LF 오븐의 핵심 구조

LF 오븐 구조는반응 용기로서의 캔, 가열, 섞기, 대기 제어 및 보조 시스템을 통합합니다. 전체 설계가 표준화되고 있지만,주요 구성 요소는 효율성과 안정성을 보장하기 위해 다양한 톤에 맞게 확장되고 최적화됩니다..
구성 요소 핵심 기능 및 설계 특징 수량별 조정
캔들 몸체 녹은 강철/연금을 유지한다. 높은 온도 및 진열에 저항한다. 내부 층은 고성능 불소연 물질 (예를 들어, 마그네시아-탄소 벽돌,알루미나-마그네시아 스피넬 벽돌) 180-320mm의 작업 부리 두께· 외면 철 껍질은 용철 무게를 견딜 수 있도록 강화되어 있습니다. - 20-50t: 단층 불투명 부착 ( 두께 180-220mm); 수동 또는 작은 수압 기울기 ( 기울기 각도 30°)

- 80-150t: 이중층 부착 (작업층 + 단열층, 총 두께 250-320mm); 과도한 기울기를 방지하기 위해 압력 센서와 함께 큰 수압 기울기 시스템 ( 기울기 각도 40°-45°).
전극 난방 시스템 그래피트 전극과 녹은 강철 사이의 활 방출을 통해 열을 공급합니다.일반적으로 3개의 그래피트 전극 (삼각형으로 배열되어) 는 도로를 안정화하고 난방 강도를 조절하기 위해 자동 승강기 (세르보 모터 + 볼 스크루) 를 갖는다.. - 20-50t: 전극 지름 200-280mm; 원회로 전원 공급 (500-1500kW) 기본 활 안정 제어.

- 80~150t: 전극 지름 300~400mm; 전류 과부하를 방지하기 위해 이중 회로 전원 공급 (2000~6000kW)적응 활 제어(전도 높이를 자동으로 조정합니다. 활 전압/전류 변동에 따라)
조동 시스템 균일한 녹은 강철 온도와 조성을 보장하고, 불순물이 떠있는 것을 가속화합니다. 두 가지 주요 유형:

1.바닥을 불어넣는 아르곤 믹싱: 껍질이 뚫린 플러그 (코룬덤 또는 마그네시아 크롬 물질) 가 껍질 바닥에 위치하여 고순도 아르곤 (≥99.999%) 을 불어 미세 거품을 형성합니다.

2.전자기 조화 (EMS): 외부 전자기 코일은 회전하는 자기장을 생성하여 용철 흐름을 유도합니다.		 - 20-50t: 1-2 개의 포러스 플러그; 아르곤 흐름 속도 0.8-2.5 Nm3/h (흐름 미터를 통해 조절할 수 있습니다.)

- 80-150t: 2-4 개의 포러스 플러그 (평등하게 분포); 결합 혼합 (아르곤 + EMS, 100-350kW); 실시간 흐름 모니터링과 함께 3-8 Nm3/h의 아르곤 흐름 속도.
진공 탈가스 시스템(선택) 녹은 철강의 순도를 향상시키기 위해 수소 (H) 와 산소 (O) 를 깊이 제거하기 위해 기계 펌프 + 확산 펌프로 구성되어 10−1-10−3 Pa의 진공도를 달성합니다. - 20-50t: 선택적 인 작은 진공 단위 (죽금강과 같은 특수 철강); 진공 챔버 부피 20-50m3.

- 80-150t: 표준 대형 진공 시스템 ( 진공 챔버 부피 80-150m3); 압력 센서와 자동 진공 제어 장치가 장착되어 있습니다.
물 냉각 시스템 고온 구성 요소 (전극 받침대, 컵 껍질, 진공 챔버) 를 냉각하여 소모를 방지합니다.닫힌 루프 탈 이온화 물 냉각을 채택합니다. 냉각 물 압력 00.4-0.6MPa - 20-50t: 냉각 물 흐름 80-150 m3/h; 기본 온도 / 흐름 알람.

- 80-150t: 냉각 물 흐름 200-350 m3/h; 다점 온도 센서 + 자동 물 차단 보호 (온도가 60 °C를 초과하면 작동)
먼지 제거 및 공급 시스템 -먼지 제거: 팩형 먼지 수집기 (효율 ≥99.5%) 를 통해 활으로 생성된 연기를 (주로 Fe2O3, SiO2) 수집합니다.

-먹이는: 자동으로 금속제제 (Mn, Cr, Ni) 와 슬래그 형성물질 (CaO, CaF2) 를 탑재된 나사 공급기를 통해 추가합니다.		 - 20-50t: 작은 먼지 수집기 (공기 부피 15,000-30,000 m3/h); 반 자동 공급.

- 80-150t: 중앙화 된 먼지 제거 (60,000-120,000m3/h의 공기 부피); 무게 센서 (정밀도 ±0.5kg) 로 완전히 자동 공급.

220~150t LF 오븐의 작동 원리

LF 오븐의 작동은 5개의 주요 단계 (자동차 합금강 생산용 100t LF 오븐을 예로 들면) 를 가진 "열화-정제-동일화"주기를 따릅니다.
  1. 래들 전송: 1차 용조 후 (예를 들어, 100t 전기 활 오븐), 녹은 강철 (온도 ~ 1550 ° C, S 함유 ~ 0.02%) 는 크레인을 통해 LF 캔으로 전송됩니다.
  2. 아크 발화 및 온도 조절: 3개의 그래피트 전극을 25-50mm의 용철 표면 위로 낮추고, 15-35kV 전압을 적용하여 활을 발화합니다.활 (2500-3000°C) 은 8-15°C/min의 속도로 용철을 목표 온도 (1600-1720°C) 로 가열한다 (전극 전류 조절으로 제어).
  3. 비료 생성 및 불순물 제거: 고 알칼리성 슬래그 (기본성 ≥3.0) 를 형성하기 위해 슬래그 생성자 (CaO + CaF2) 를 첨가하여, 황 (S) 과 반응하여 CaS를 형성합니다.심층 탈황화용, 슬래그 층이 50-100mm 두께로 유지되며 S 함량이 ≤0.005%로 감소합니다.
  4. 합금 및 동질화: 자동 피더를 통해 합금 물질 (예를 들어, 스테인리스 스틸의 Cr, 고강도 스틸의 Mo) 을 첨가합니다. 바닥을 불어넣는 아르곤 시스템은 녹은 스틸을 섞습니다. (조동 강도: 0.5-1.0 m/s),합금 요소가 균일하게 녹는 것을 보장합니다 (복합 균일성 오류 ≤00.05%).
  5. 최종 검사 및 해제: 30~60분 동안 (통량에 따라) 보관한 후 분광 분석 (복합성) 및 열쌍 온도 측정을 위해 녹은 강철의 샘플을 채취합니다.융통 스틸을 연속 가빙 장비로 옮기기 위해 캔을 기울여 (e(예를 들어, 플라브 캐스터) 추가 가공을 위해

320~150t LF 오븐의 주요 기술 매개 변수

매개 변수는 생산 규모와 제품 요구 사항에 맞게 수량에 따라 다릅니다. 아래 표는 주류 수량 세그먼트에 대한 전형적인 사양을 나열합니다.
기술 매개 변수 20~50t (중소형 LF) 80-120t (중간 LF) 130-150t (대 LF)
가산용량 20-50t/batch 80-120t/batch 130-150 t/batch
작업 온도 1550~1700°C 1600~1750°C 1650~1800°C
온도 조절 정확성 ±5°C ±3°C ±2°C
전극 지름 200~280mm 300~350mm 350~400mm
입력 전력 500~1500kW 2000-4500kW 5000-6500kW
아르곤 믹싱 흐름 속도 00.8-2.5 Nm3/h 3~6 Nm3/h 6-8 Nm3/h
진공 정도 (선택) 10−1 Pa 10−2 Pa 10−3 Pa
정제 순환 25~50분 40~70분 50~90분
바닥 면적 요구 80~150m2 180~250m2 300~400m2
소황 제거 효과 S ≤0.008% S ≤0.005% S ≤0.003%

4응용 시나리오

20-150t LF 오븐은 고품질 금속 생산에 널리 사용됩니다. 제품 유형과 팩 크기에 맞춘 톤량 선택:
수량 세그먼트 전형적 사용법 최종 제품
20~50t - 특수제철의 소량 생산 (디어제철, 도구제철)

- 비철금속의 정제 (신 에너지 배터리용 니켈-코발트 합금, 항공우주용 티타늄 합금)

- 고성능 소재의 연구개발 (산업 오븐용 열 저항성 철강)		 - 다이 스틸 (H13), 고속 도구 스틸 (W6Mo5Cr4V2).

- NCM (니켈-코발트-만간스) 합금 진주, 티타늄 합금 도조.

- 산업용 오븐 난방 원자 (1Cr18Ni9Ti)
80~120t - 자동차용 철강의 대량 생산 (축철, 변속철)

- 스테인리스 스틸 (304, 316L) 및 건설 기계용 철강 정제

- 중형 직렬 주름 라인 (1200~1800mm) 용 용철 공급		 - 자동차 기어 스틸 (20CrMnTiH), 축 스틸 (40Cr).

- 스테인레스 스틸 엽/튜브 (304), 발굴기 붐 스틸 (Q690).

- 중간 크기의 가루 (바람 전력 플랜지 빈)
130~150t - 고급 철강의 대량 생산 (고속 철도 철강, 선박공업 철강)

- 무거운 기계용 철강 (광산 장비용 철강, 대형 베어링 철강) 의 정제

- 큰 연속 鋳造 기계 (블래크 너비 ≥ 2000mm) 에 맞추기		 - 고속 철도 철도 철도 (U75V), 해상 플랫폼 철도 (EH36)

- 광산 껍데기 용 용철 (NM450), 대용류용철 (GCr15)

- 다리용 큰 철판 (Q370qE).

5운영적 장점

1차 용조 장비 (변환기, 전기 활 오븐) 및 다른 2차 정제 장치 (RH 디가저) 와 비교하면 20~150t LF 오븐은 독특한 장점을 제공합니다.
  1. 강력한 프로세스 유연성: 대기 정제, 진공 탈가스화 및 합금 작업을 지원합니다. 주요 장비 수정 없이 다른 철강 등급 (예를 들어, 저탄소 철강, 고 합금 철강) 에 맞출 수 있습니다.
  2. 고 정밀 정제: 온도 (±2-5°C) 및 구성 (일관성 오류 ≤0.05%) 의 엄격한 통제를 달성하고, 고품질 재료 표준 (예: 항공용 철강) 을 충족시키기 위해 불순물 (H ≤2ppm, S ≤0.003%) 을 줄입니다.
  3. 에너지 효율성 과 환경 친화성: 전기 활 오븐에서의 재연금에 비해 LF 오븐은 30-50%의 에너지를 절약합니다. 폐쇄 된 먼지 제거 시스템은 먼지 배출 ≤10mg/m3을 보장합니다.국가 환경 보호 규정을 준수 (e예를 들어, 중국 GB 28664-2012).
  4. 비용 효율성: 중~대조량용 80~150t LF 오븐은 단위 에너지 소비와 인력 비용을 줄임으로써 연속 생산을 가능하게 합니다.,과잉용량 낭비를 피하는 것

6주요 유지보수 및 안전점

20~150t LF 오븐의 장기적인 안정적인 작동을 보장하기 위해서는 정기적인 유지보수 및 안전 조치가 중요합니다.
  • 불소연 부피: 매 5~10배에 한 번 접시 작업층 두께를 확인하고 두께가 50% 감소하면 마그네시아 탄소 벽돌을 교체합니다.파괴적이지 않은 테스트를 위해 초음파 두께 측정기를 사용하십시오..
  • 전극: 전극 마모를 모니터링; 전극 길이가 원본의 1/3 미만인 경우 전극을 교체합니다. (불안성 활과 전극 파열을 피하기 위해). 산화물 퇴적물을 제거하기 위해 매주 전극 기지를 청소하십시오.
  • 물 냉각 시스템: 3 개월마다 냉각 물 파이프 라인을 씻어 내면 비늘을 제거 할 수 있습니다. 흐름 미터와 온도 센서를 설치하십시오 (흐름이 20% 감소하거나 온도가 60 °C를 초과하면 비상 종료).
  • 안전 잠금 장치: 여러 가지 안전 보호 장치로 장착:
    • 전극 과저하 보호 (전극이 녹은 강철에 닿으면 내려가는 것을 중지)
    • 캔들 기울기 과부하 보호 (안전 각도를 넘어 기울기를 방지)
    • 자동 차단 밸브가 있는 가스 누출 경보 (아르곤/실공 시스템)


주요 용도: 캔들 정제 오븐은 1차 정제 오븐의 녹은 철을 정제하는 데 사용할 수 있습니다. (전기 활 오븐, 개방형 연화 오븐, 변환기)그것은 연속 발사 및 연속 롤링을 충족하는 중요한 금속 장비입니다..


적용:

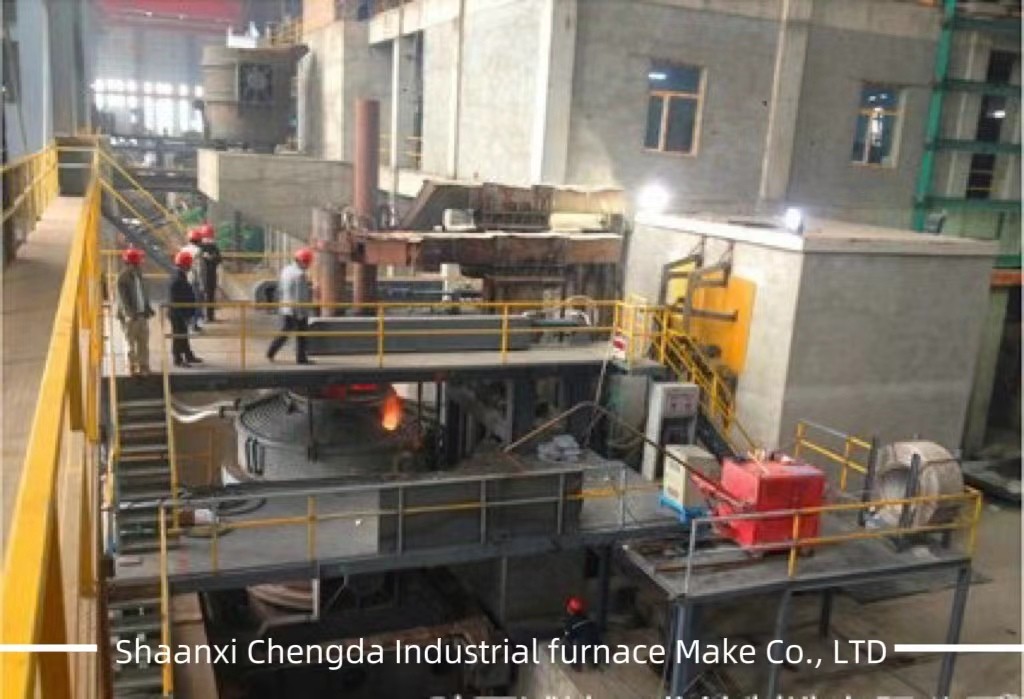

LF 오븐 20-150t 캔들 정제 오븐 LF 오븐 0

라들 정제 오븐 (Ladle Refining Furnace) 은 원용 녹기 오븐 (전기 활 오븐, 인덕션 오븐, 변환기 등) 에서 녹은 철을 정제하는 데 사용됩니다.한편은 녹은 강철 온도를 조정하는 기능을 가지고, 그리고
전체 프로세스의 버퍼. 그것은 최고의 생산 라인의 영혼이라고 묘사됩니다 (원용 녹기 오븐 + LF + CCM). 그것은 각종 철강 등급의 정제에서 널리 사용됩니다.예를 들어 구슬 베어링 스틸, 합금 구조철, 도구철, 스프링철, 탄소철 등

장비의 특징: 대기弧加熱, 진공 탈가스화, 아르곤 팽창, 산소 공급 유선 팽창, 대기 압력 또는 진공 공급, 온도 측정샘플링, TV 카메라, 주파수 관측 및 기타 기능.


장비 구성:
1캔들과 캔들 차
2. 난방 장치 (전극 제어 모드: 수동 제어 또는 마이크로 컴퓨터 자동 제어. 에너지 절감 짧은 망 및 전도성 가로 팔이 사용됩니다.)
3진공 및 감지 시스템
4수압 및 제어 밸브 시스템:
5아르곤, 산소, 압축 공기 및 냉각 물 시스템
6전기 제어 시스템 (PLC 제어 및 CRT 이미지 모방 디스플레이)
7고전압 및 강한 전류 시스템;
8큰 전류선.


스펙트럼

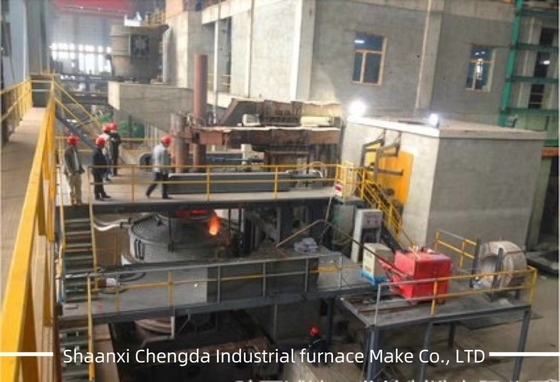

LF 오븐 20-150t 캔들 정제 오븐 LF 오븐 1


우리의 서비스:


1귀하의 요구 사항에 따라 사용자 정의하고 효과적인 인용을 제공합니다.

2우리는 전문 엔지니어들이 당신을 위해 계획을 설계합니다.

3우리 팀은 전문적인 조언과 도움을 제공 합니다.

4우리 공장은 항상 현장 방문을 환영합니다.

5높은 품질의 판매 후 서비스를 보장합니다.
